161

TNC 410 HEIDENHAIN

7 Ce processus (6) est répété jusqu‘à ce que toutes les opérations

d‘usinage soient exécutées sur la deuxième ligne

8 Ensuite, la TNC déplace l‘outil sur le point initial de la dernière ligne

9 Toutes les autres lignes sont usinées suivant un déplacement

pendulaire

ú

Point initial 1er axe Q225 (en absolu): coordonnée du
point initial dans l'axe principal du plan d'usinage

ú

Point initial 2ème axe Q226 (en absolu): coordonnée du
point initial dans l'axe auxiliaire du plan d'usinage

ú

Distance 1er axe Q237 (en incrémental): distance entre
les différents points sur la ligne

ú

Distance 2ème axe Q238 (en incrémental): distance
entre les lignes

ú

Nombre d'intervalles Q242: nombre d'opérations
d'usinage sur la ligne

ú

Nombre de lignes Q243: nombre de lignes

ú

Position angulaire Q224 (en absolu): angle de rotation de
l‘ensemble du schéma de perçages; le centre de rotation
est situé sur le point initial

ú

Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce

ú

Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce

ú

2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)

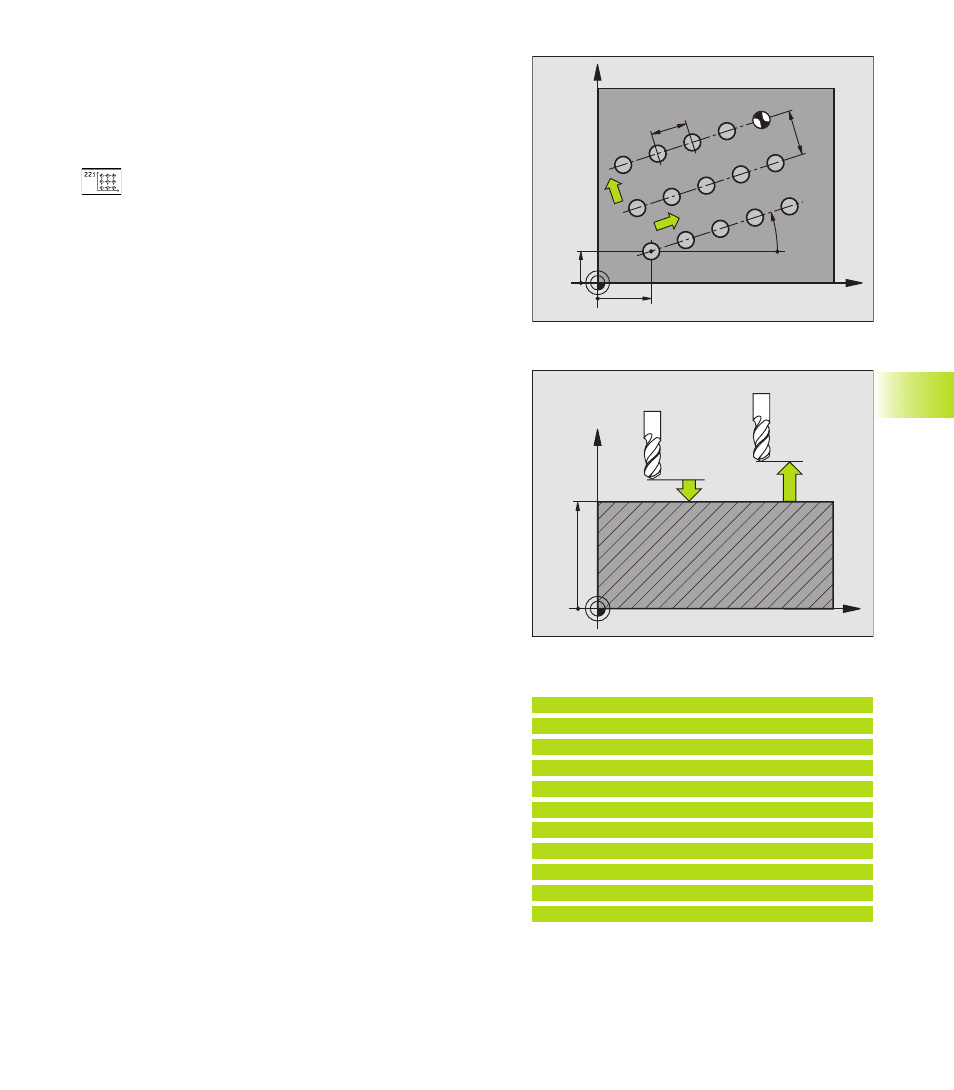

8.5 Cycles d'usinage de motifs de points

X

Z

Q200

Q203

Q204

X

Y

Q226

Q225

Q224

Q238

Q237

N = Q242

N = Q243

Exemples de séquences CN:

54 CYCL DEF 221 GRILLE DE TROUS

Q225=+15

;PT INITIAL 1ER AXE

Q226=+15

;PT INITIAL 2EME AXE

Q237=+10

;DISTANCE 1ER AXE

Q238=+8

;DISTANCE 2EME AXE

Q242=6

;NB INTERSTICES

Q243=4

;NB LIGNES

Q224=+15

;POSITION ANGULAIRE

Q200=2

;DISTANCE D'APPROCHE

Q203=+0

;COOR. SURFACE

Q204=50

;2ème DISTANCE D'APPROCHE
