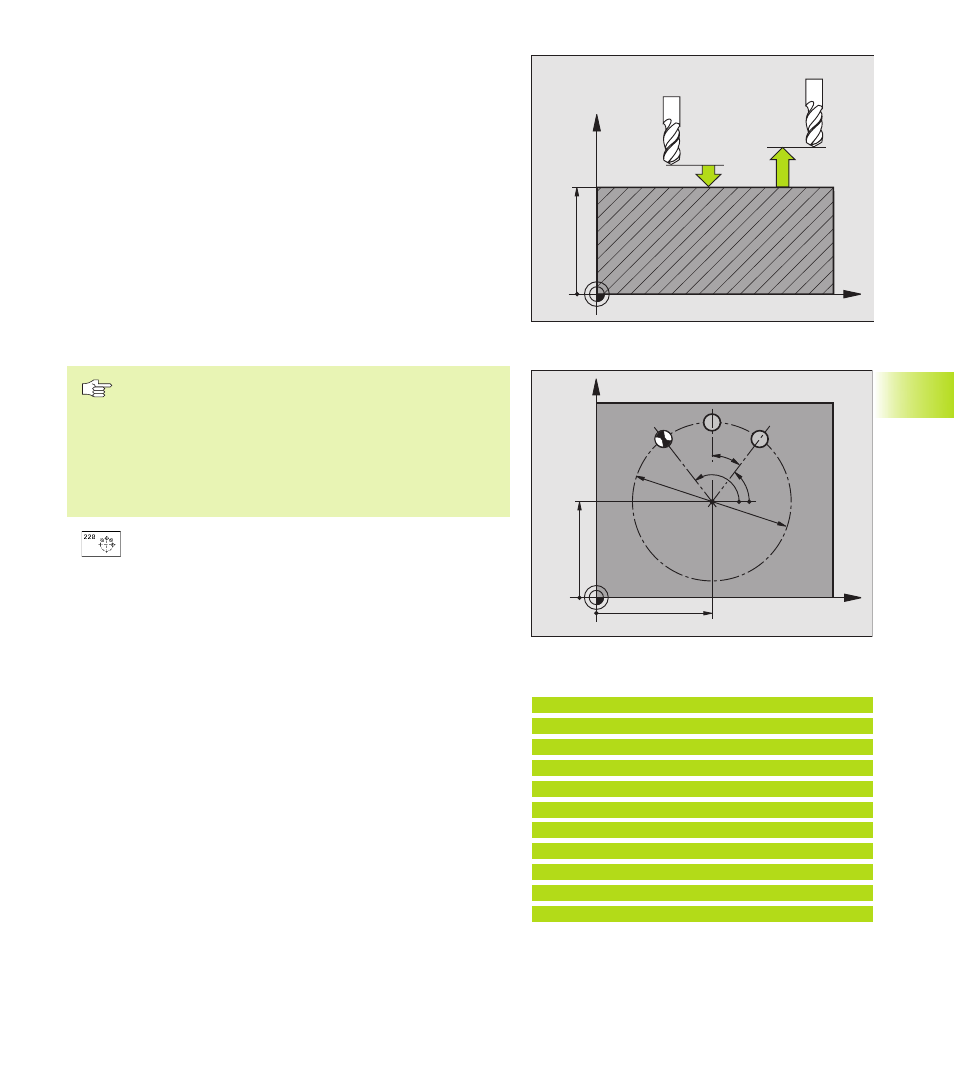

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
1 La TNC positionne l‘outil en rapide de la position actuelle jusqu‘au
point initial de la première opération d‘usinage.
Etapes:
■
Aborder la 2ème distance d'approche (axe de broche)
■
Aborder le point initial dans le plan d'usinage
■
Aller à la distance d'approche au-dessus de la pièce
(axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle d‘usinage
défini
3 Ensuite, la TNC positionne l'outil en suivant un déplacement linéaire
jusqu'au point initial de l'opération d'usinage suivante; l'outil est
positionné à la distance d'approche (ou à la 2ème distance
d'approche)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage aient été exécutées
Remarques avant que vous ne programmiez
Le cycle 220 est actif avec DEF, c‘est-à-dire qu‘il appelle
automatiquement le dernier cycle d‘usinage défini.
Si vous combinez l‘un des cycles d‘usinage 200 à 204 et
212 à 215 avec le cycle 220, la distance d'approche, la
surface de la pièce et la 2ème distance d'approche
programmées dans le cycle 220 sont actives.
ú
Centre 1er axe Q216 (en absolu): centre du cercle
primitif dans l'axe principal du plan d'usinage
ú
Centre 2ème axe Q217 (en absolu): entre du cercle
primitif dans l'axe auxiliaire du plan d'usinage
ú
Diamètre du cercle primitif Q244: diamètre du cercle
primitif
ú
Angle initial Q245 (en absolu): angle compris entre l'axe
principal du plan d'usinage et le point initial du premier
usinage sur le cercle primitif
ú
Angle final Q246 (en absolu): angle compris entre l'axe
principal du plan d'usinage et le point initial du dernier
usinage sur le cercle primitif (non valable pour les
cercles entiers); introduire l'angle final différent de
l'angle initial; si l'angle final est supérieur à l'angle initial,
l'usinage est exécuté dans le sens anti-horaire; dans le
cas contraire, il est exécuté dans le sens horaire
ú
Incrément angulaire Q247 (en incrémental): angle
séparant deux opérations d'usinage sur le cercle
primitif; si l'incrément angulaire est égal à 0, la TNC le
calcule à partir de l'angle initial, de l'angle final et du
nombre d'opérations d'usinage. Si un incrément
angulaire a été programmé, la TNC ne prend pas en
compte l'angle final; le signe de l'incrément angulaire
détermine le sens de l'usinage (- = sens horaire)
8.5 Cycles d'usinage de motifs de points
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
Exemples de séquences CN:
53 CYCL DEF 220 CERCLE DE TROUS
Q216=+50
;CENTRE 1er AXE
Q217=+50
;CENTRE 2ème AXE
Q244=80
;DIA. CERCLE PRIMITIF
Q245=+0
;ANGLE INITIAL
Q246=+360
;ANGLE FINAL
Q247=+0
;PAS ANGULAIRE
Q241=8 ;NOMBRE D'OPERATIONS D'USINAGE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0
;COOR. SURFACE
Q204=50
;2ème DISTANCE D'APPROCHE
