12 Palpeurs 3D 250
X
Y
PA
X
Y
A B

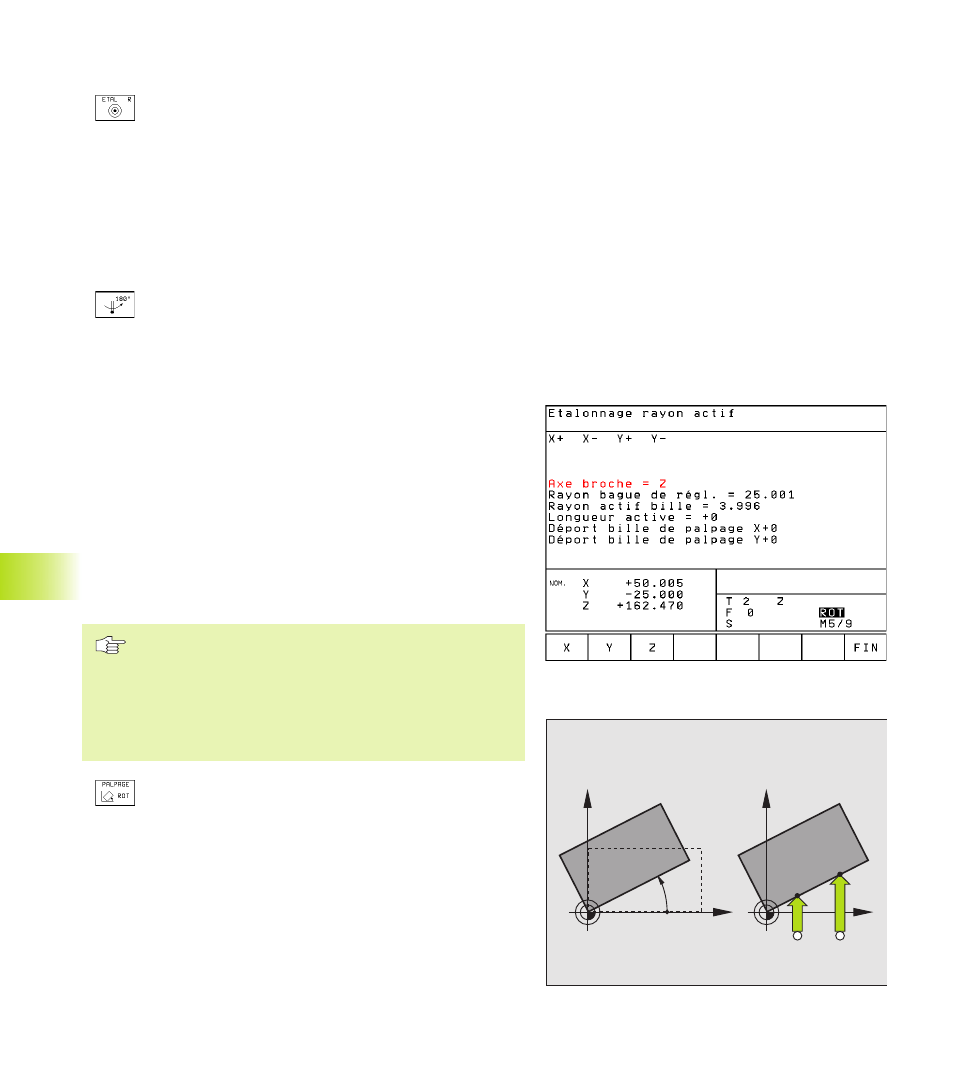

ú Positionner la bille de palpage en mode Manuel, dans l‘alésage de la
bague de réglage
ú Sélectionner la fonction d‘étalonnage du rayon de la bille
de palpage et du désaxage du palpeur: appuyer sur la
softkey ETAL R
ú Sélectionner l'axe d'outil. Introduire le rayon de la bague
de réglage
ú Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position de
l‘alésage et calcule le rayon effectif de la bille
ú Si vous désirez quitter la fonction d‘étalonnage, appuyez
sur la softkey END
ú Définir le désaxage de la bille de palpage: appuyer sur la
softkey „180°“. La TNC fait pivoter le palpeur de 180°
ú Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position de
l‘alésage et calcule le désaxage du palpeur.
Afficher les valeurs d‘étalonnage
La TNC mémorise la longueur et le rayon effectifs ainsi que la valeur
de désaxage du palpeur et les prendra en compte lors des utilisations
ultérieures du palpeur 3D. Pour afficher les valeurs mémorisées,
appuyez sur ETAL L et ETAL. R.
Compenser le désaxage de la pièce
La TNC peut compenser mathématiquement un désaxage de la pièce
au moyen d‘une „rotation de base“.
Pour cela, la TNC initialise l‘angle de rotation à l‘angle qu‘une surface
de la pièce doit former avec l‘axe de référence angulaire du plan
d'usinage. Cf. figure de droite, en bas.
Pour mesurer le désaxage de la pièce, sélectionner le sens
de palpage de manière à ce qu‘il soit toujours
perpendiculaire à l‘axe de référence angulaire.
Dans le déroulement du programme et pour que la rotation
de base soit calculée correctement, vous devez programmer
les deux coordonnées du plan d‘usinage dans la première
séquence du déplacement.
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
ú Positionner le palpeur à proximité du premier point de palpage
ú Sélectionner le sens de palpage perpendiculaire à l‘axe
de référence angulaire: sélectionner l‘axe avec la touche
fléchée
ú Palpage: appuyer sur la touche START externe
ú Positionner le palpeur à proximité du deuxième point de
palpage
ú Palpage: appuyer sur la touche START externe
