263 TNC 410 HEIDENHAIN
13.4 Digitalisation de courbes de niveaux
Cycle de digitalisation 7 COURBES DE NIVEAUX
Le cycle de digitalisation COURBES DE NIVEAUX vous permet de
digitaliser par paliers une forme 3D. La digitalisation de courbes de
niveaux convient particulièrement bien aux formes à forte pente
(culots d‘injection sur outils d‘injection, par exemple) ou bien encore
lorsqu‘il s‘agit de ne digitaliser qu‘une seule courbe de niveaux
(contour d‘une came, par exemple).

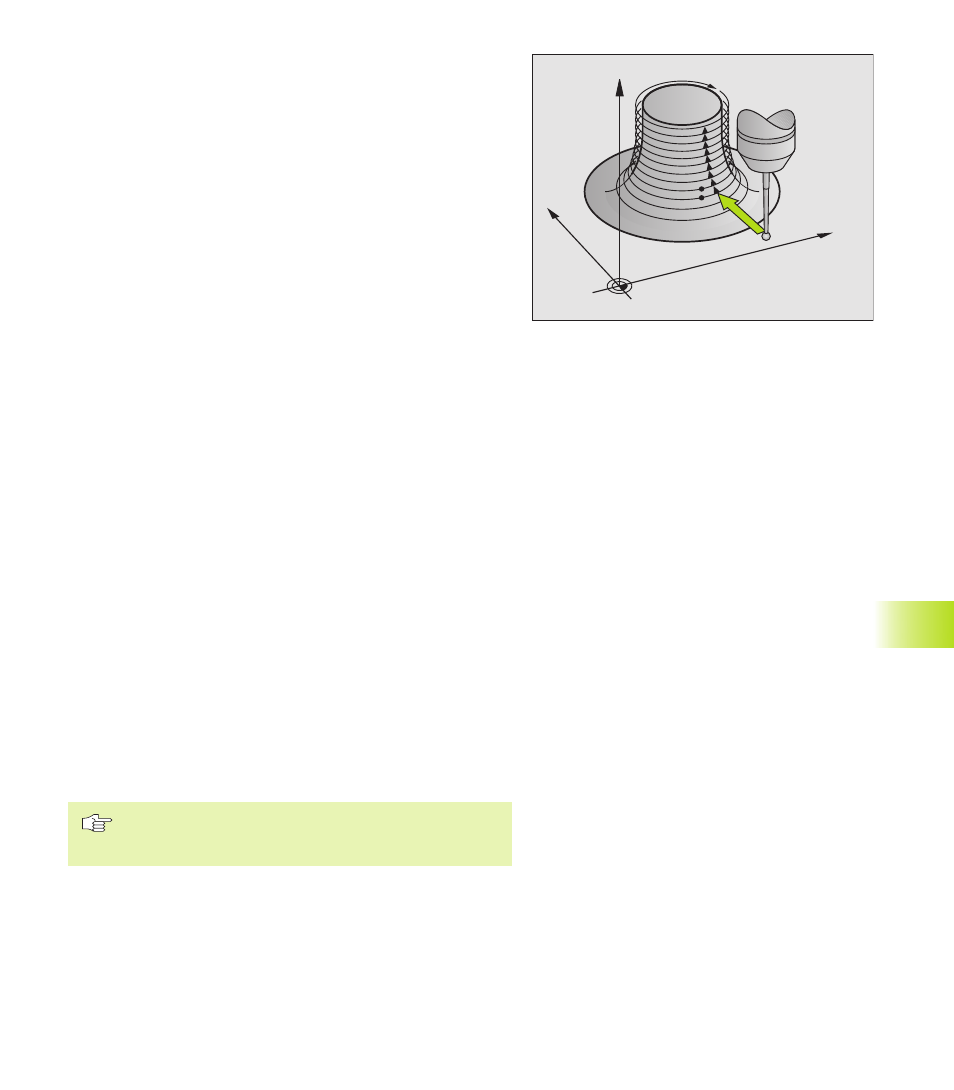

Lors de la digitalisation et une fois le premier point enregistré, le
palpeur se déplace à hauteur constante autour de la forme. Lorsque le
premier point de palpage est à nouveau atteint, une passe est réalisée
dans le sens positif ou négatif de l‘axe de broche, en fonction de la
distance entre les lignes programmée. Le palpeur se déplace à
nouveau autour de la pièce, à cette hauteur et jusqu'au premier point
enregistré. Le processus est répété jusqu‘à ce que la zone soit
entièrement digitalisée.
A l‘issue de la digitalisation, le palpeur retourne à la hauteur de
sécurité et au point initial programmé.
Restrictions concernant la zone de palpage
■ Dans l‘axe du palpeur: la ZONE définie doit se situer en-dessous du
point culminant de la forme 3D, au minimum à une distance
correspondant à la valeur du rayon de la bille de palpage
■ Dans le plan d‘usinage: la zone définie doit être supérieure à la
forme 3D, au moins de la valeur du rayon de la bille de palpage
Point initial
■ Coordonnée du point MIN dans l‘axe de broche définie dans le cycle
5 ZONE lorsque la Dist. entre lignes introduite est positive
■ Coordonnée du point MAX dans l‘axe de broche définie dans le
cycle 5 ZONE lorsque la Dist. entre lignes introduite est négative
■ Coordonnées du plan d‘usinage définies dans le cycle COURBES
DE NIVEAUX
■ Le point initial est abordé automatiquement par la TNC:
tout d‘abord dans l‘axe de broche à la hauteur de sécurité, puis
dans le plan d‘usinage
Aborder la forme
Le palpeur se déplace vers la forme suivant le sens programmé dans
le cycle COURBES DE NIVEAUX. Les coordonnées de la position à
laquelle le palpeur affleure la forme sont mémorisées.
Dans le programme d‘usinage, vous devez définir le cycle
de digitalisation ZONE avant le cycle COURBES DE
NIVEAUX.
13.4
Digitalisation de courbes de niveaux
X
Z
Y
