Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez fraiser le tenon dans la masse, utilisez une
fraise à denture frontale (DIN 844). Introduisez une petite
valeur pour l'avance plongée en profondeur.

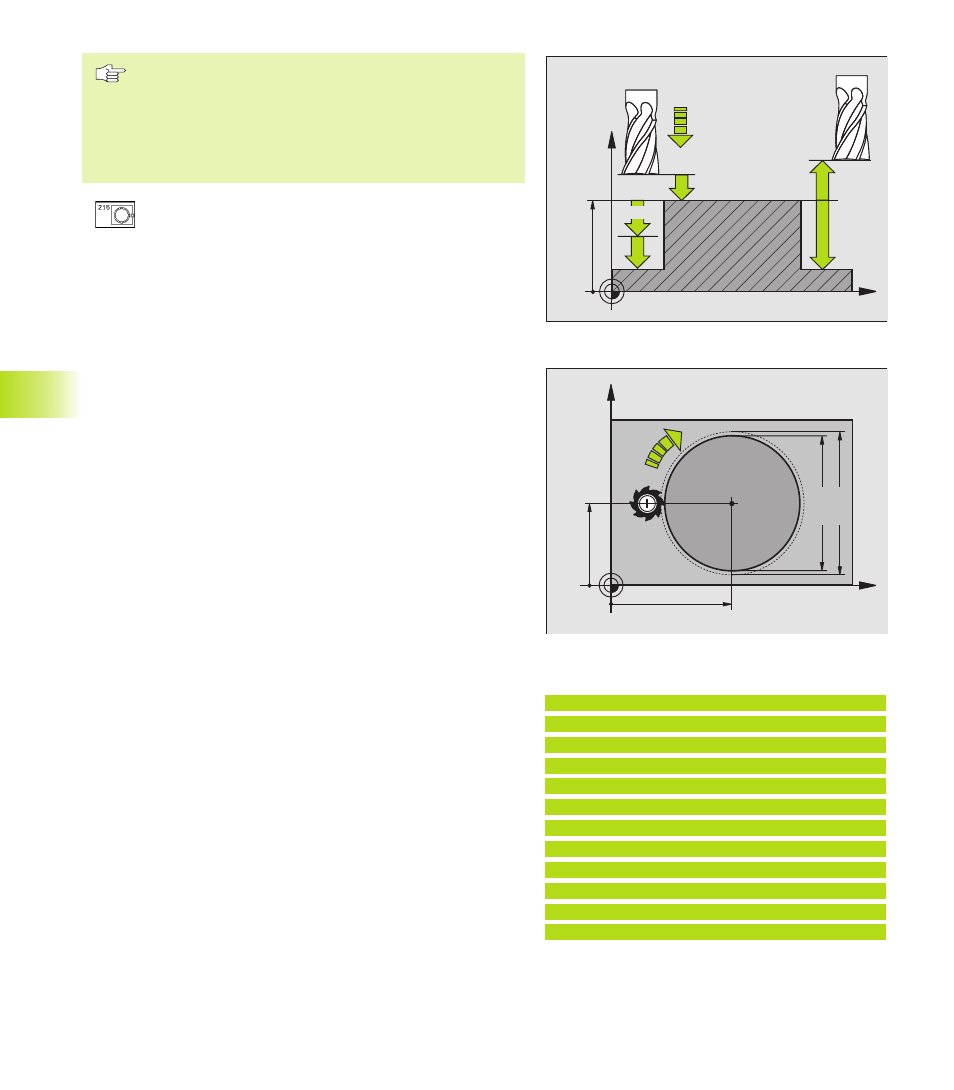

ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du tenon
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si vous plongez
dans le vide, introduisez une avance plus élevée
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe; introduire une valeur
supérieure à 0
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre du tenon dans
l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre du tenon
dans l'axe auxiliaire du plan d'usinage
ú Diamètre pièce brute Q222: diamètre du tenon prêt à
être usiné; introduire un diamètre de la pièce brute
supérieur au diamètre de la pièce finie
ú Diamètre pièce finie Q223: diamètre du tenon après
usinage; introduire un diamètre de la pièce finie inférieur
au diamètre de la pièce brute
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Exemples de séquences CN:
43 CYCL DEF 215 FINITION DE TENON CIRCULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=500 ;AVANCE FRAISAGE
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q216=+50 ;CENTRE 1er AXE
Q217=+50 ;CENTRE 2ème AXE
Q222=81 ;DIAMETRE PIECE BRUTE
Q223=80 ;DIAM. PIECE FINIE
