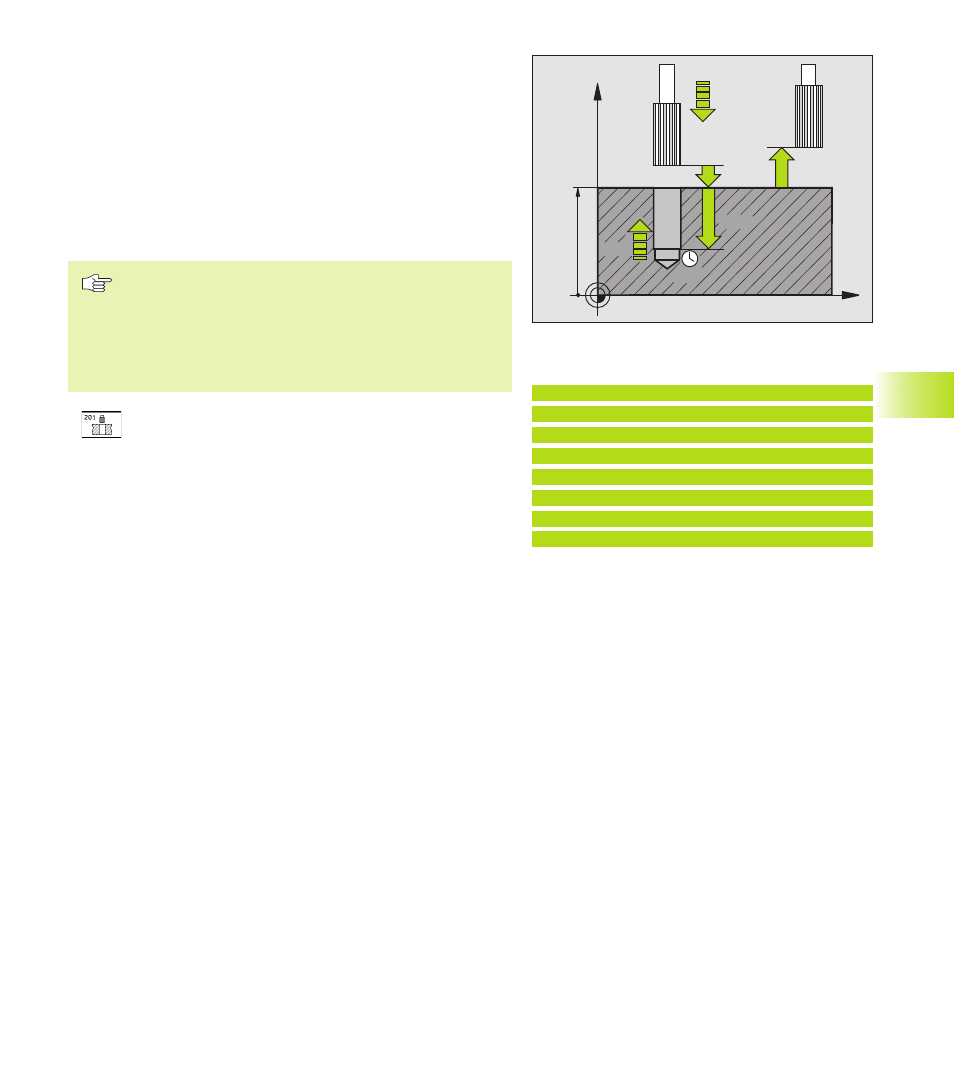

ALESAGE (cycle 201)
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche introduite, au-dessus de la surface
de la pièce
2 Suivant l'avance F introduite, l‘outil alèse jusqu‘à la profondeur
programmée
3 Au fond du trou, l‘outil exécute une temporisation (si programmée)
4 Pour terminer, la TNC rétracte l‘outil suivant l'avance F à la distance
d'approche puis, de là, à la 2ème distance d'approche – si celle-ci
est programmée – avec FMAX
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
(centre du trou) dans le plan d‘usinage avec correction de
rayon R0.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
ú
Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou
ú
Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage, en mm/min.
ú
Temporisation en bas Q211: durée en secondes de
rotation à vide de l'outil au fond du trou
ú
Avance de retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous introduisez
Q208 = 0, sortie alors avec avance alésage
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Cycles de perçage
Exemples de séquences CN:
8 CYCL DEF 201 ALESAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q206=150
;AVANCE PLONGEE PROF.
Q211=0.25 ;TEMPO. AU FOND
Q208=500
;AVANCE RETRAIT
Q203=+0
;COOR. SURFACE
Q204=50
;2ème DISTANCE D'APPROCHE
