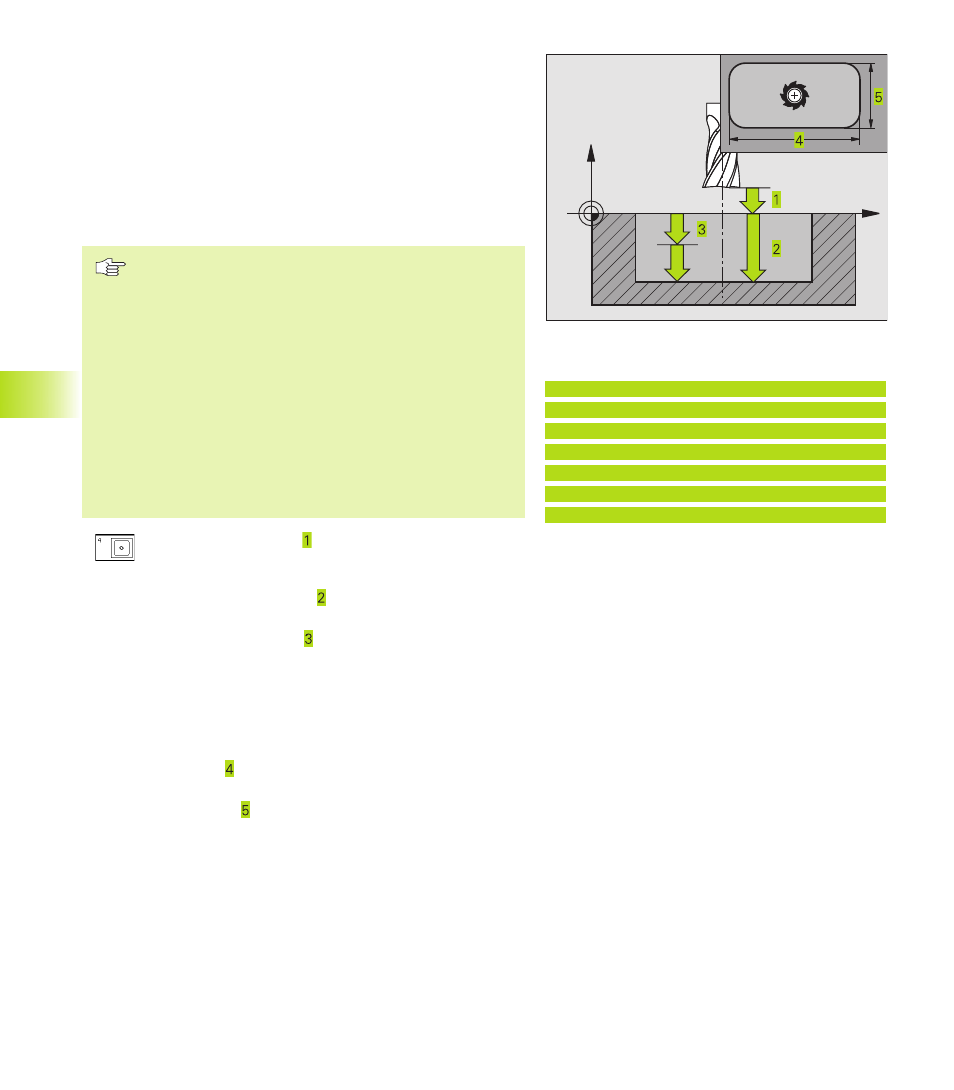

FRAISAGE DE POCHE (cycle 4)
1 L‘outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrés, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 3) jusqu‘à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l‘outil à sa position initiale
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
(centre de la poche) dans le plan d'usinage avec correction
de rayon R0.
Programmer la séquence de positionnement du point initial
dans l‘axe de broche (distance d'approche au-dessus de la
surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
La longueur et la largeur doit être supérieure à 2 x rayon
d‘arrondi.
ú
Distance d'approche (en incrémental): distance entre
la pointe de l‘outil (position initiale) et la surface de la
pièce
ú
Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■
Prof. de passe égale à la profondeur
■
Prof. de passe supérieure à la profondeur
ú
Avance plongée en profondeur: vitesse de déplacement
de l‘outil lors de la plongée
ú
1er côté : longueur de la poche parallèle à l‘axe
principal du plan d‘usinage
ú
2ème côté : largeur de la poche
ú
Avance F: vitesse de déplacement de l‘outil dans le plan
d‘usinage
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Exemples de séquences CN:
27 CYCL DEF 4.0 FRAISAGE POCHE
28 CYCL DEF 4.1 DIST 2
29 CYCL DEF 4.2 PROF. -20
30 CYCL DEF 4.3 PASSE 5 F100
31 CYCL DEF 4.4 X80
32 CYCL DEF 4.5 Y60
33 CYCL DEF 4.6 F275 DR+ RAYON 5
