13.2 Programmer les cycles de digitalisation
ú
Appuyer sur la touche TOUCH PROBE
ú
Par softkey, sélectionner le cycle de digitalisation désiré
ú
Répondre aux questions de dialogue de la TNC: introduisez sur le
clavier les valeurs correspondantes en validant chaque introduction
avec la touche ENT. Lorsque la TNC dispose de toutes les
informations, elle clôt automatiquement la définition du cycle.
Informations concernant les différents paramètres d‘introduction:
cf. descriptif de chaque cycle dans ce chapitre.
Définir la zone à digitaliser
Pour définir la zone à digitaliser, vous disposez du cycle 5 ZONE. Vous
pouvez définir une zone en forme de parallélépipède en palpant cette
forme.

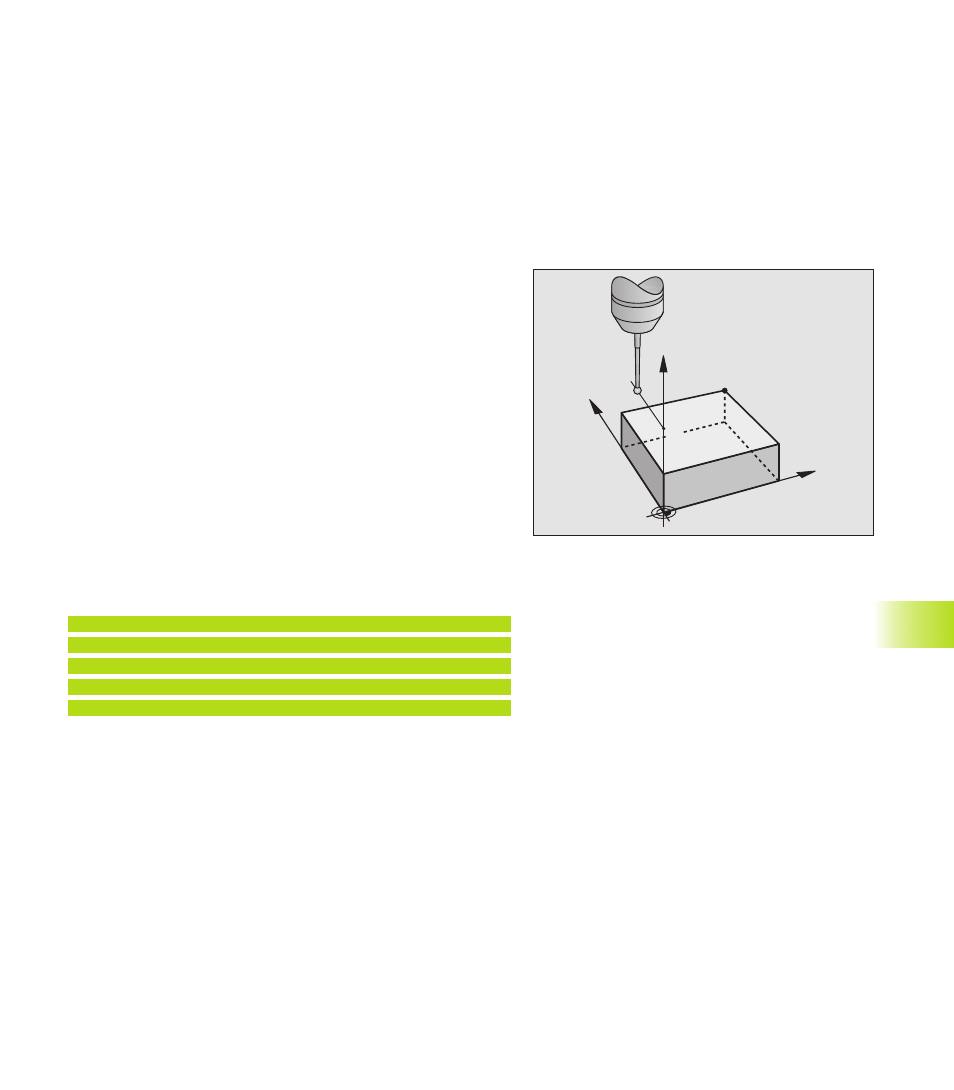

Vous définissez la zone à digitaliser comme parallélépipède par
indication des coordonnées min. et max. dans les trois axes
principaux X, Y et Z – comme pour définir la pièce brute BLK FORM.
Cf. figure de droite.
ú
Nom de PGM données digitalisées: nom du fichier où seront
mémorisées les données digitalisées.
ú
Axe TCH PROBE: introduire l‘axe du palpeur
ú
Zone point MIN.: point min. de la zone à digitaliser
ú
Zone point MAX: point max. de la zone à digitaliser
ú
Hauteur de sécurité: position dans l‘axe du palpeur excluant toute
collision entre la tige de palpage et le forme à digitaliser.
Exemple de séquences CN
50 TCH PROBE 5.0 ZONE
51 TCH PROBE 5.1 NOM PGM: DONNEES
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 HAUT.: + 100
