253 TNC 410 HEIDENHAIN
X
Y
X+ X–
Y+
Y–

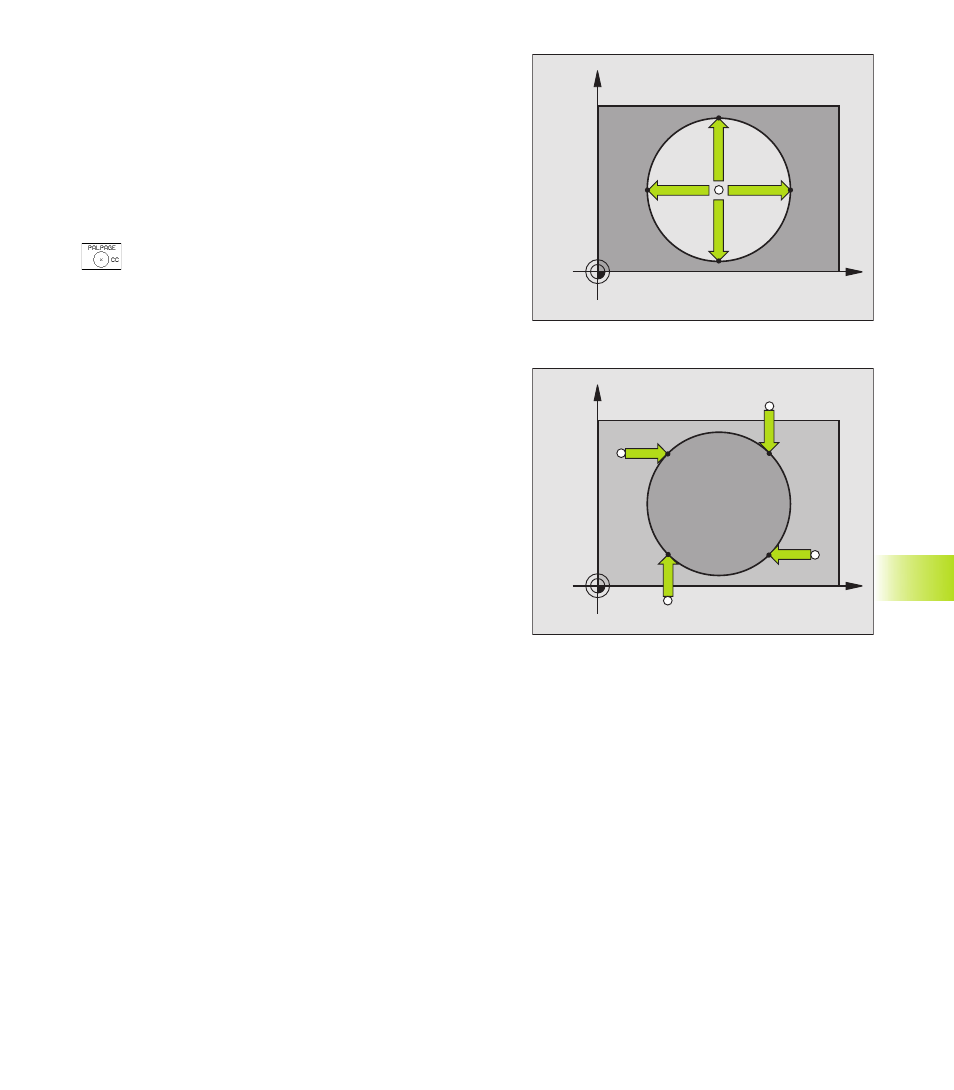

Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence le centre de trous,
poches ou îlots circulaires, cylindres pleins, tenons.
Cercle interne
La TNC palpe automatiquement la paroi interne dans les quatre sens
des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
ú Positionner la bille approximativement au centre du cercle
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE CC
ú Palpage: appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points de la
paroi circulaire interne
ú Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
ú Si vous désirez travailler sans rotation à 180° dans les
deux sens: appuyez sur la touche END
ú Point de référence: introduire dans la fenêtre du menu
les deux coordonnées du centre du cercle, valider avec
la touche ENT
ú Quitter la fonction de palpage: appuyer sur la touche END
Cercle externe:
ú Positionner la bille de palpage à proximité du premier point de
palpage, à l‘extérieur du cercle
ú Sélectionner le sens de palpage: sélectionner la softkey
correspondante
ú Palpage: appuyer sur la touche START externe
ú Répéter le processus de palpage pour les 3 autres points. Cf. figure
de droite, en bas
ú Introduire les coordonnées du point de référence, valider avec la
touche ENT
A l‘issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+
X–
Y+
Y–
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
