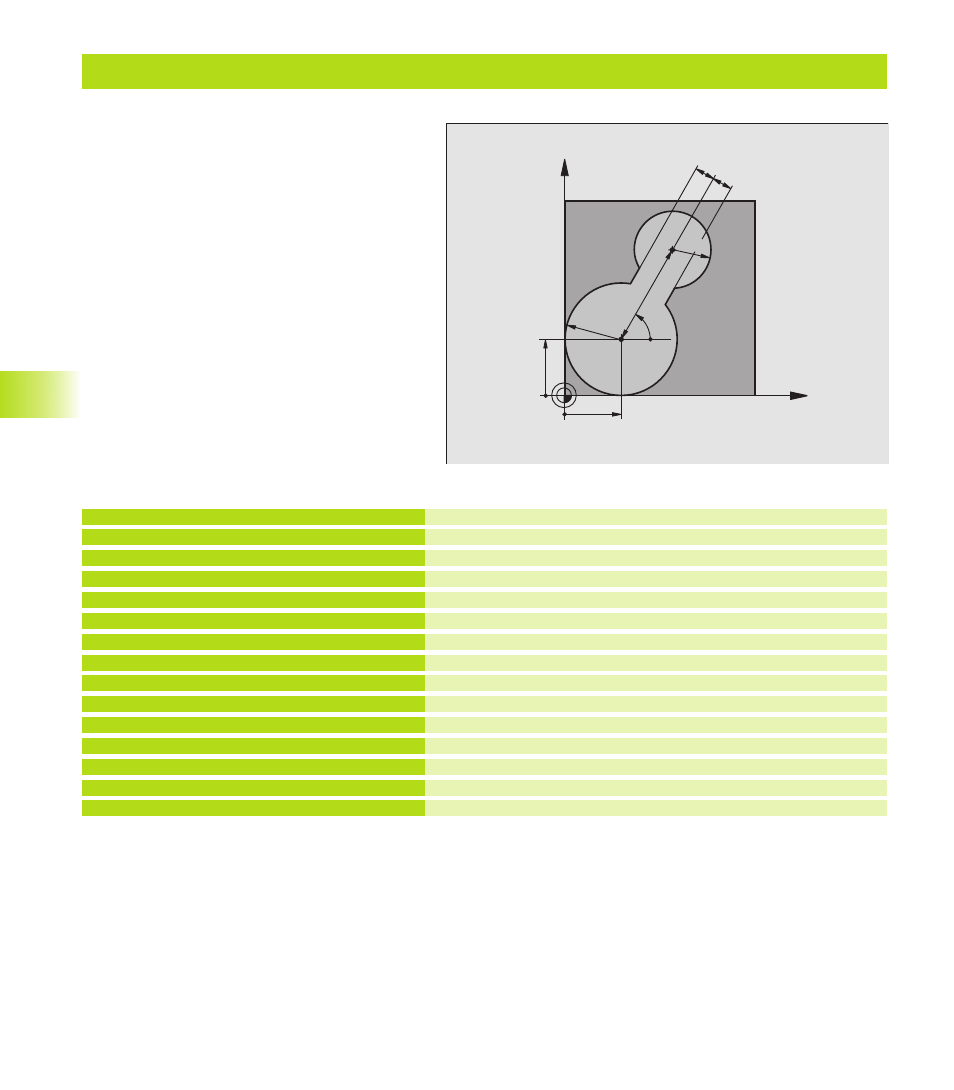

Exemple: Evidement d'une poche
8.6 Cycles SL
X
Y
30
30
R30
R20
60°
55
10
10
Définition de la pièce brute
Définition de l‘outil
l'appel de l‘outil
Dégager l‘outil
Définir le sous-programme de contour
Définition du cycle Evidement
Pré-positionnement dans le plan d‘usinage
Pré-positionnement dans l‘axe de broche, appel de cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 14 .0 CONTOUR
7 CYCL DEF 14 .1 LABEL DE CONTOUR 1
8 CYCL DEF 6 .0 EVIDEMENT
9 CYCL DEF 6 .1 DIST 2 PROF. -20
10 CYCL DEF 6 .2 PASSE 5 F150 SUREP. +0
11 CYCL DEF 6 .3 ANGLE +60 F250
12 L X+30 Y+30 R0 FMAX M3
13 L Z+2 R0 F1000 M99
14 L Z+250 R0 FMAX M2
