8 Programmation: Cycles 186

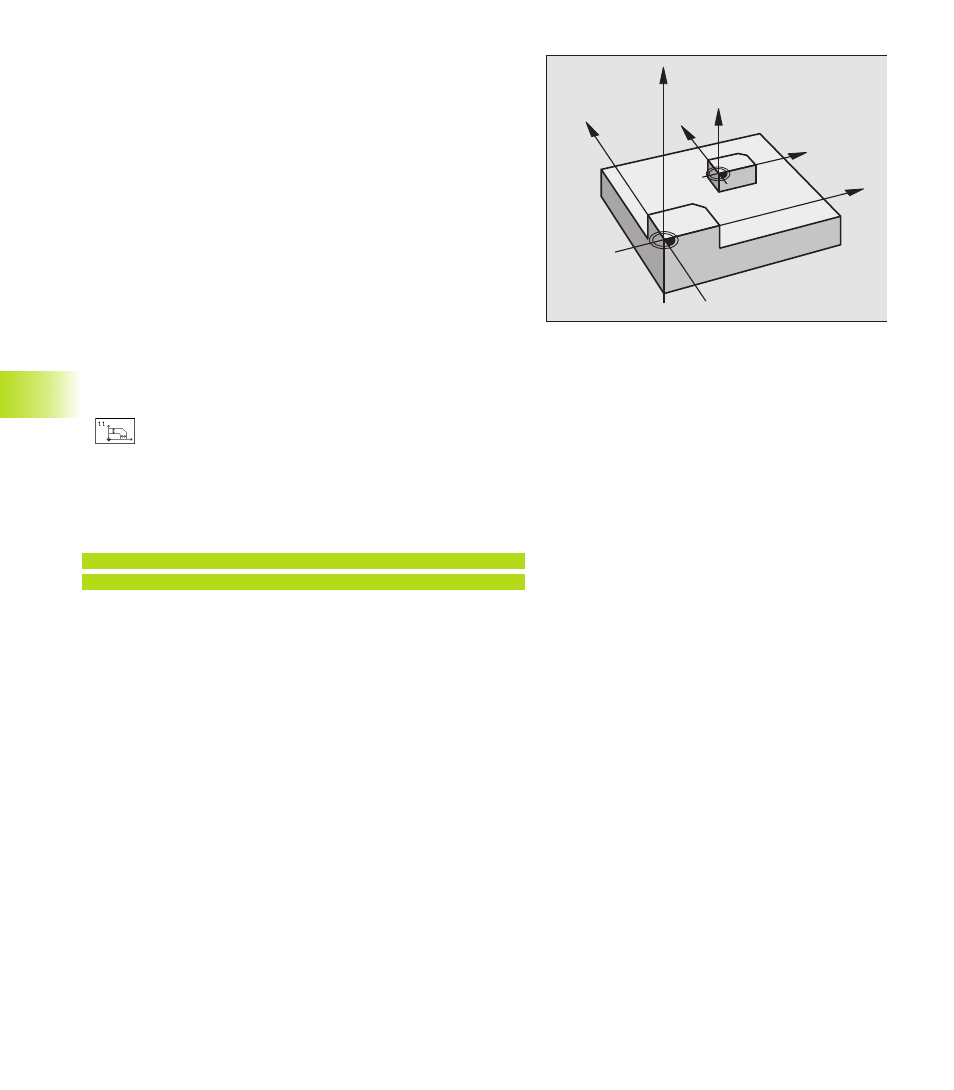

FACTEUR ECHELLE (cycle 11)
A l‘intérieur d‘un programme, la TNC peut faire augmenter ou diminuer
certains contours. Ainsi, par exemple, vous pouvez usiner en tenant
compte de facteurs de retrait ou d‘agrandissement.
Effet
Le FACTEUR ECHELLE est actif dès qu‘il a été défini dans le
programme. Il agit également en mode POSITIONNEMENT AVEC
INTRODUCTION MANUELLE. Le facteur échelle actif apparaît
également dans l‘affichage d‘état supplémentaire.
Le facteur échelle est actif
■ dans le plan d‘usinage, ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
■ sur l‘unité de mesure dans les cycles
■ sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l‘agrandissement ou à la réduction, il convient de
décaler le point zéro sur une arête ou un angle du contour.
ú Facteur ?: introduire le facteur SCL (de l‘angl.: scaling);
la TNC multiplie toutes les coordonnées et tous les
rayons par SCL (tel que décrit au paragraphe „Effet“)
Agrandissement: SCL supérieur à 1 - 99,999 999
Réduction SCL inférieur à 1 - 0,000 001
Exemples de séquences CN:
83 CYCL DEF 11.0 FACTEUR ECHELLE
84 CYCL DEF 11.1 SCL0.99537
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
8.8 Cycles de conversion de coordonnées
Z
Z
X
X
Y
Y
