8 Programmation: Cycles
174

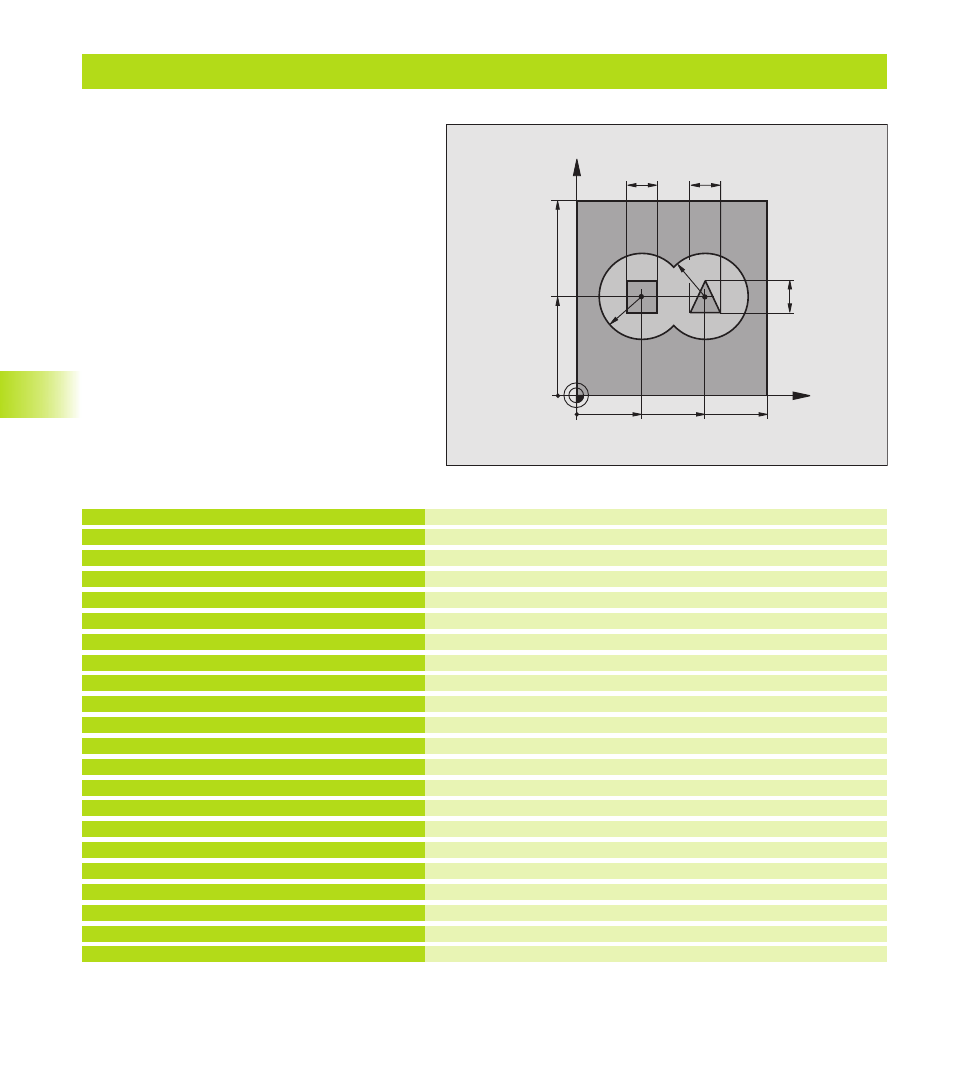

Exemple: Pré-perçage, ébauche et finition de contours superposés
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.6 Cycles SL
Définition de la pièce brute
Définition d‘outil pour le foret
Définition de l‘outil d‘ébauche/ de finition
Appel d‘outil pour le foret
Dégager l‘outil
Définir les sous-programmes de contour
Définition du cycle de pré-perçage
Pré-positionnement dans le plan d‘usinage
Pré-positionnement dans l‘axe de broche, appel du cycle Pré-perçage
Changement d‘outil
Appel de l‘outil d‘ébauche/ de finition
Définition du cycle Evidement
Pré-positionnement dans l‘axe de broche
Définition du cycle Evidement
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL DEF 2 L-12,53 R+3
5 TOOL CALL 1 Z S4500
6 L Z+250 R0 FMAX
7 CYCL DEF 14.0 CONTOUR
8 CYCL DEF 14.1 LABEL CONTOUR 1 /2 /3 /4
9 CYCL DEF 15.0 PRE-PERCAGE
10 CYCL DEF 15.1 DIST. 2 PROF. -20
11 CYCL DEF 15.2 PASSE 5 F200 SUREP. +1
12 L X+50 Y+50 R0 FMAX M3
13 L Z+2 R0 FMAX M99
14 L Z+250 R0 FMAX M6
15 TOOL CALL 2 Z S4000
16 CYCL DEF 6.0 EVIDEMENT
17 CYCL DEF 6.1 DIST. 2 PROF. -20
18 CYCL DEF 6.2 PASSE 5 F150 SUREP. +1
19 CYCL DEF 6.3 ANGLE +0 F250
20 L Z+2 R0 F1000 M3
21 CYCL CALL
