12 Palpeurs 3D 254
12.3 Etalonner des pièces
avec palpeurs 3D
Le palpeur 3D vous permet de calculer:
■ les coordonnées d‘une position et, à partir de là,
■ les cotes et angles sur la pièce
Définir la coordonnée d‘une position sur la pièce
bridée
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du point de palpage
ú Sélectionner simultanément le sens du palpage et l‘axe
auquel doit se référer la coordonnée: sélectionner l‘axe
avec les touches fléchées
ú Lancer la procédure de palpage: appuyer sur la touche
START externe
La TNC affiche comme point de référence la coordonnée du point de
palpage.
Définir les coordonnées d‘un coin dans le plan
d‘usinage
Calculer les coordonnées d‘un coin tel que décrit au paragraphe „Coin
pris comme point de référence“. La TNC affiche comme point de
référence les coordonnées du coin ayant fait l‘objet d‘une opération de
palpage.

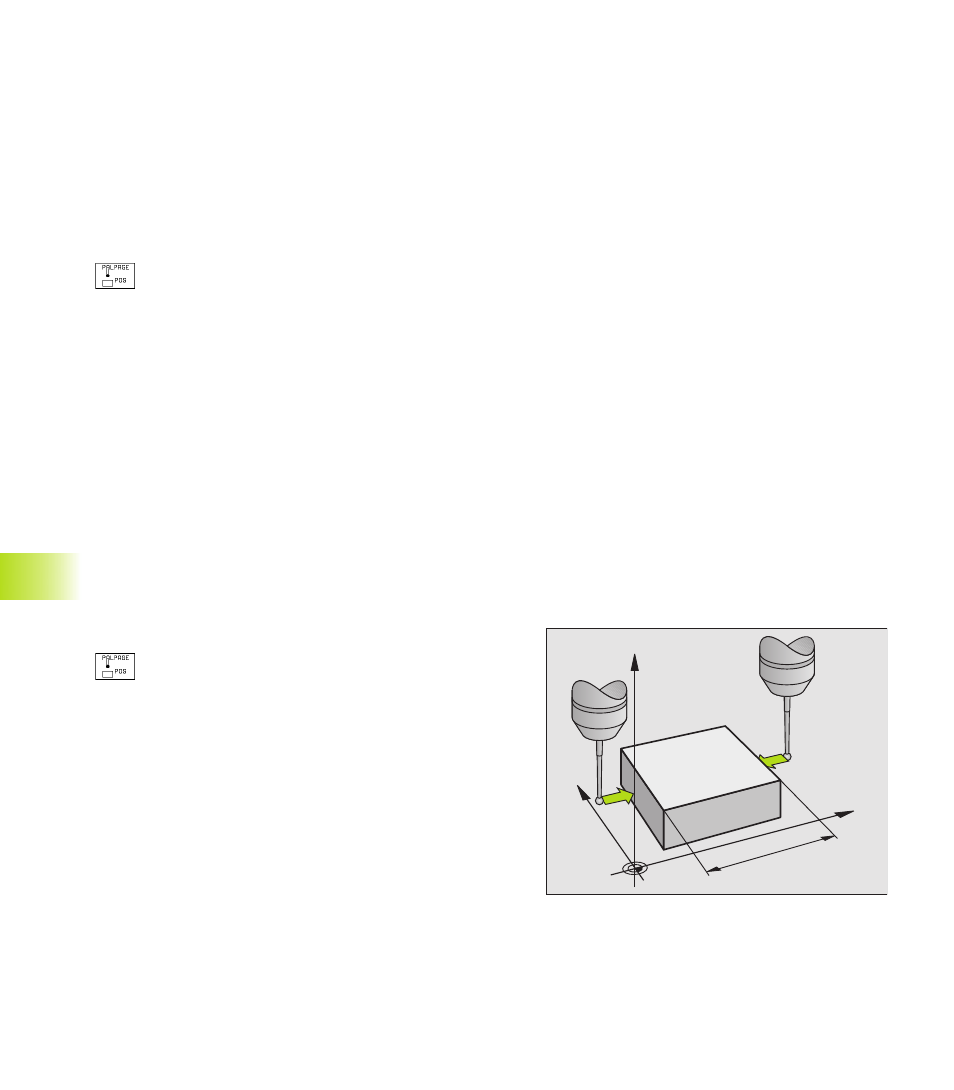

Définir les cotes d‘une pièce
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du premier point de
palpage A
ú Sélectionner le sens du palpage (touches fléchées)
ú Palpage: appuyer sur la touche START externe
ú Noter la valeur affichée comme point de référence
(seulement si le point de référence initialisé
précédemment reste actif)
ú Point de référence: introduire „0“
ú Interrompre le dialogue: appuyer sur la touche END
ú Sélectionner à nouveau la fonction de palpage: appuyer
sur la softkey PALPAGE POS
12.3 Etalonner des pièces avec palpeurs 3D
Y
X
Z
A
B
l
