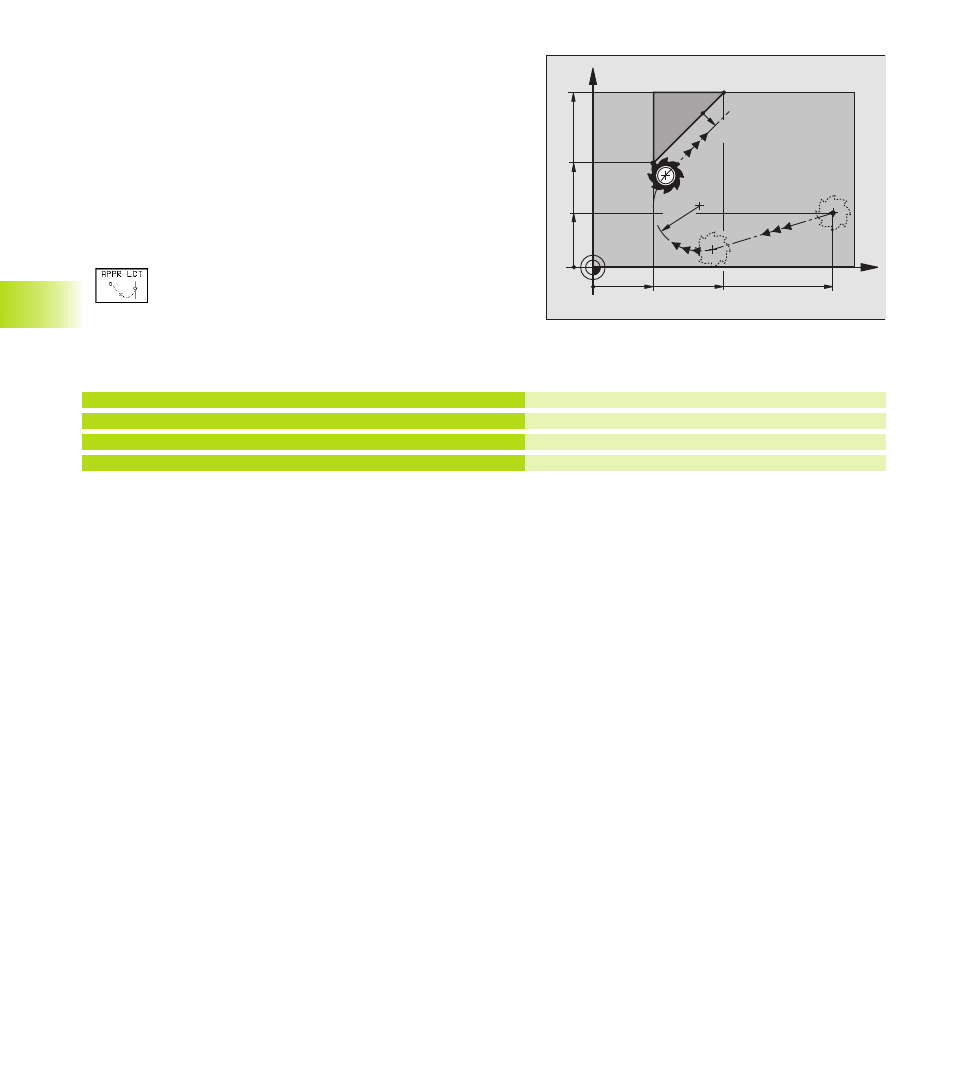

Approche par trajectoire circulaire avec raccordement
tangentiel au contour et segment de droite: APPR LCT
La TNC guide l‘outil sur une droite allant du point initial P
S
jusqu‘à un
point auxiliaire P
H
. Partant de là, il aborde le premier point du contour
P
A
en suivant une trajectoire circulaire.
La trajectoire circulaire se raccorde tangentiellement à la droite P
S
–
P
H
ainsi qu‘au premier élément du contour. De ce fait, elle est définie
clairement par le rayon R.
ú Fonction de contournage au choix: aborder le point initial P
S
ú Ouvrir le dialogue avec touche APPR/DEP et softkey APPR LCT:
ú Coordonnées du premier point du contour P
A
ú Rayon R de la trajectoire circulaire
introduire R avec son signe positif
ú Correction de rayon pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
Aborder P
S
sans correction de rayon
P
A
avec correction de rayon RR, rayon R=10
Point final du premier élément du contour
Elément de contour suivant
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
6.3
Appr
oc
he et sor
tie du cont
our
