12 Palpeurs 3D
258
12.3 Etalonner des pièces avec palpeurs 3D

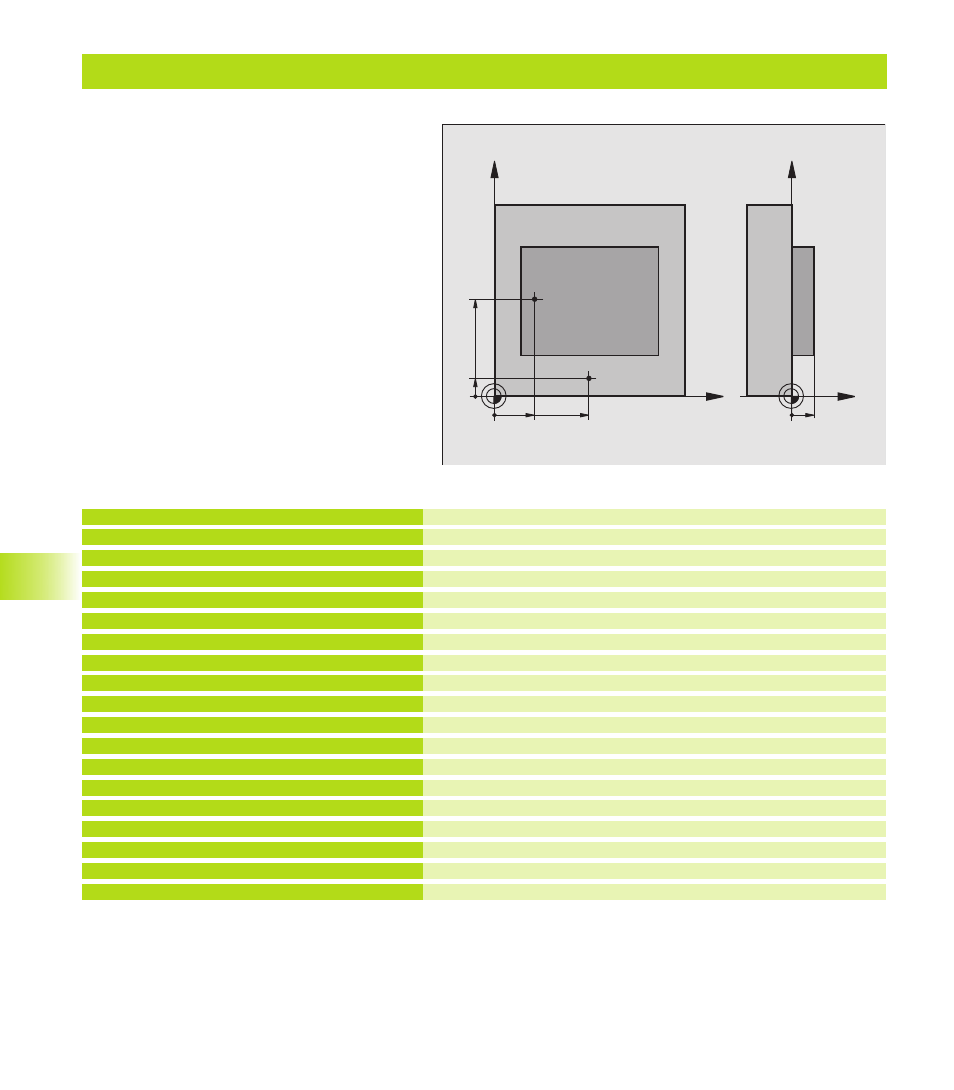

Exemple: calculer la hauteur d‘un îlot sur la pièce
Déroulement du programme
■
Affectation de valeurs aux paramètres du
programme
■
Mesurer la hauteur avec le cycle PLAN DE
REFERENCE
■
Calculer la hauteur
X
Y
20
50
10
50
Z
Y
10
BEGIN PGM PALP3D MM
1 FN 0: Q11 = +20
2 FN 0: Q12 = +50
3 FN 0: Q13 = +10
4 FN 0: Q21 = +50
5 FN 0: Q22 = +10
6 FN 0: Q23 = +0
7 TOOL CALL 0 Z
8 L Z+250 R0 FMAX
9 L X+Q11 Y+Q12 R0 FMAX
10 TCH PROBE 0.0 PLAN DE REF. Q10 Z-
11 TCH PROBE 0.1 Z+Q13
12 L X+Q21 Y+Q22 R0 FMAX
13 TCH PROBE 0.0 PLAN DE REF. Q20 Z-
14 TCH PROBE 0.1 Z+Q23
15 FN 2: Q1 = +Q20 - +Q10
16 STOP
17 L Z+250 R0 FMAX M2
END PGM PALP3D MM
Coordonnée X du 1er point de palpage
Coordonnée Y du 1er point de palpage
Coordonnée Z du 1er point de palpage
Coordonnée X du 2ème point de palpage
Coordonnée Y du 2ème point de palpage
Coordonnée Z du 2ème point de palpage
Appel du palpeur
Dégager le palpeur
Pré-positionnement pour la première mesure
Mesurer l‘arête supérieure de la pièce
Pré-positionnement pour la deuxième mesure
Mesurer le fond
Calculer la hauteur absolue de l‘îlot
Arrêt de l‘exécution du programme: vérifier Q1
Dégager l‘outil, fin du programme
