29 TNC 410 HEIDENHAIN

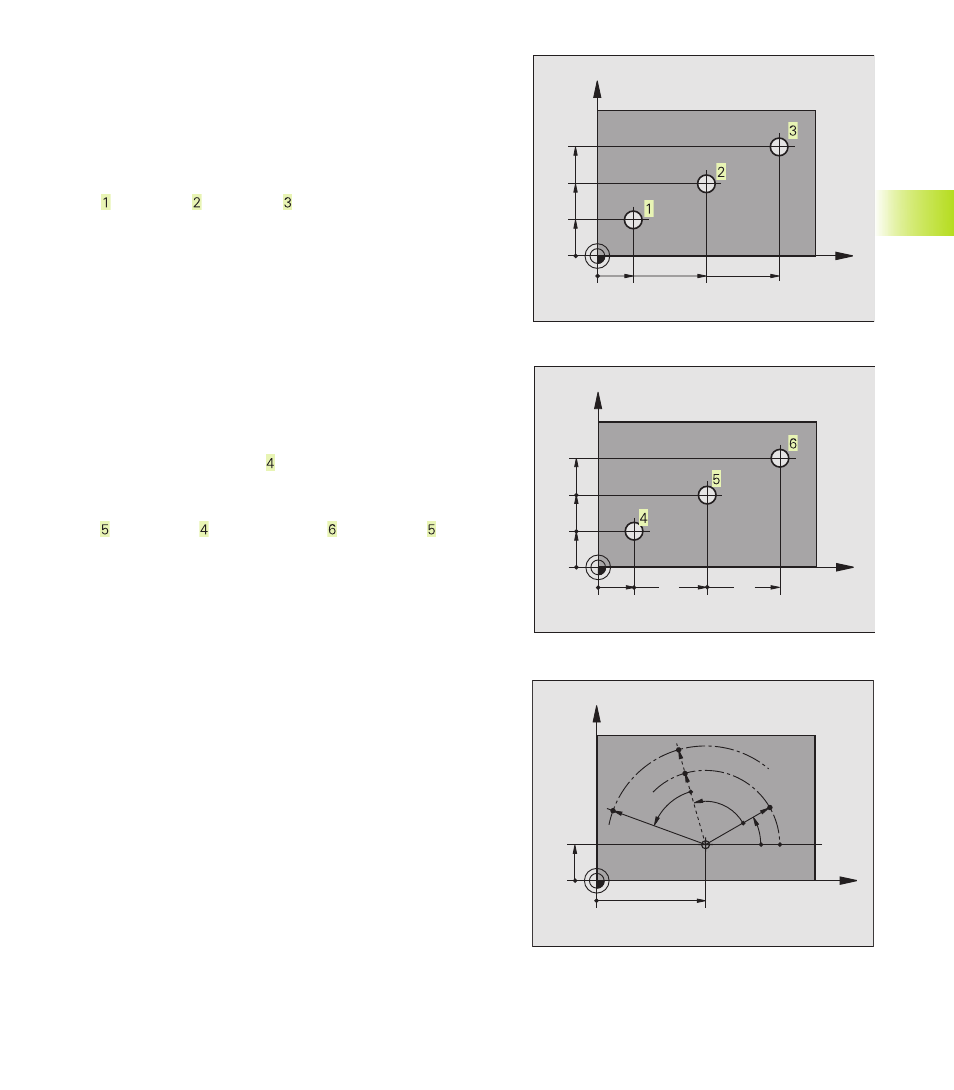

Positions de la pièce en valeur absolue et relative
Positions pièce en valeur absolue
Lorsque les coordonnées d‘une position se réfèrent au point zéro
(origine), on les appelle des coordonnées absolues. Chaque position
sur une pièce est définie clairement au moyen de ses coordonnées
absolues.
Exemple 1: Trous avec coordonnées absolues
Trou
Trou Trou
X=10 mm X=30 mm X=50 mm
Y=10 mm Y=20 mm Y=30 mm
Positions pièce relatives
Les coordonnées relatives se réfèrent à la dernière position d‘outil
programmée servant de point zéro (imaginaire) relatif. Lors de
l‘élaboration du programme, les coordonnées incrémentales indiquent
ainsi la cote (située entre la dernière position nominale et la suivante)
à laquelle l‘outil doit se déplacer. C‘est pour cette raison qu‘elle est
appelée cote incrémentale.
Vous marquez une cote incrémentale à l‘aide d‘un „I“ devant la
désignation de l‘axe.
Exemple 2: Trous avec coordonnées relatives
Coordonnées absolues du trou :
X= 10 mm
Y= 10 mm
Trou se référant à Trou se référant à
IX= 20 mm IX= 20 mm
IY= 10 mm IY= 10 mm
Coordonnées polaires absolues et incrémentales
Les coordonnées absolues se réfèrent toujours au pôle et à l‘axe de
référence angulaire.
Les coordonnées incrémentales se réfèrent toujours à la dernière
position d‘outil programmée.
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
4.1 Pr
incipes de base
X
Y
30
20
50 30 10
10
X
Y
20
10
10
20
10
10
