77
TNC 410 HEIDENHAIN

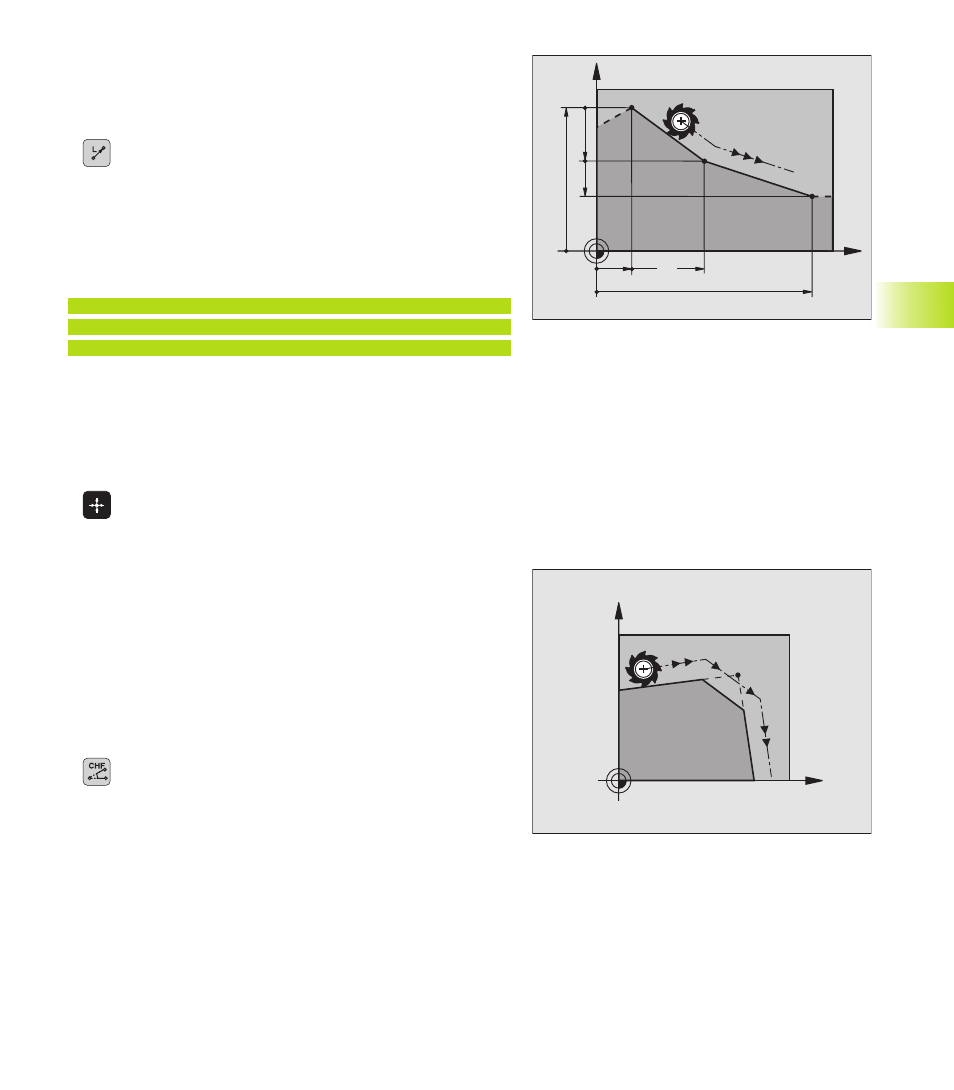

Droite L
La TNC déplace l‘outil sur une droite allant de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
ú
Introduire les coordonnées du point final de la droite
Si nécessaire:
ú
Correction de rayon RL/RR/R0
ú
Avance F
ú
Fonction auxiliaire M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Prise en compte de la position effective
Vous pouvez prendre en compte les coordonnées de la position
effective de l'outil à l'intérieur d'une séquence de positionnement:
ú
Sélectionnez le mode Mémorisation/édition de programme
ú
Ouvrez une nouvelle séquence ou décalez le champ clair sur une
coordonnée à l'intérieur d'une séquence existante
ú
Appuyez sur la touche „Prise en compte position
effective“: La TNC prend en compte la coordonnée de
l'axe sur lequel se trouve le champ clair
Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l‘intersection de deux droites
peuvent être chanfreinés.
■
Dans les séquences linéaires précédant et suivant la séquence
CHF, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
■
La correction de rayon doit être identique avant et après la
séquence CHF
■
Le chanfrein doit pouvoir être usiné avec l‘outil actuel
ú
Chanfrein: introduire la longueur du chanfrein
Si nécessaire:
ú
Avance F (n'agit que dans la séquence CHF)
Tenez compte des remarques à la page suivante!
X
Y
60
15
40
10
10
20
X
Y
