79 TNC 410 HEIDENHAIN
Avec CC, vous désignez une position comme centre de
cercle: L‘outil ne se déplace pas jusqu‘à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.

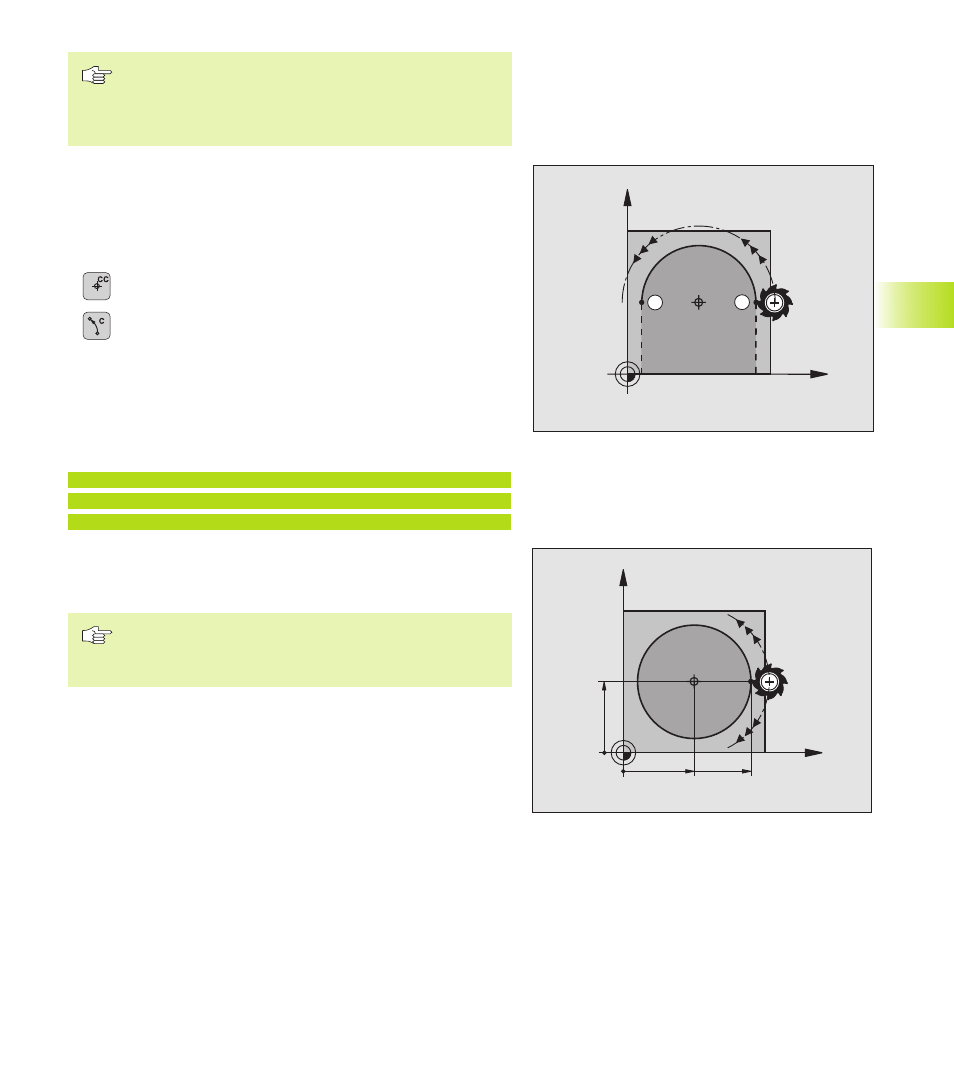

Traject. circulaire C autour du centre de cercle CC
Définissez le centre CC avant de programmer la trajectoire circulaire
C. La dernière position d‘outil programmée avant la séquence C
correspond au point initial de la trajectoire circulaire.
ú Déplacer l‘outil sur le point initial de la trajectoire circulaire
ú Introduire les coordonnées du centre du cercle
ú Coordonnées du point final de l'arc de cercle
ú Sens de rotation DR
Si nécessaire:
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu'à 0,016 mm.
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
6.4 Cont
our
nag
es – Coor
données car
tésiennes
