52 5 Programmation: Outils
5.3 Correction d‘outil

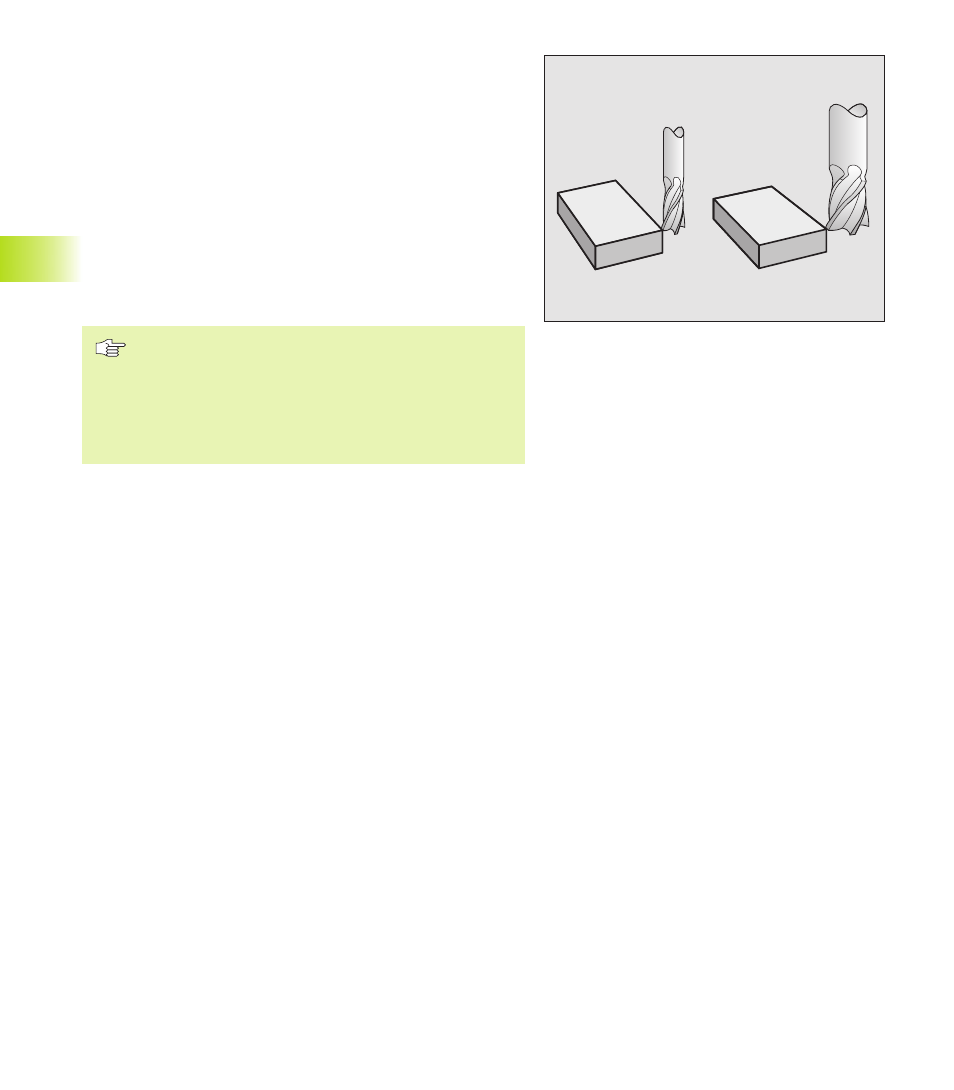

La TNC corrige la trajectoire de l‘outil en fonction de la valeur de
correction de la longueur d‘outil dans l‘axe de broche et du rayon
d‘outil dans le plan d‘usinage.
Si vous élaborez le programme d‘usinage directement sur la TNC, la
correction du rayon d‘outil n‘est active que dans le plan d‘usinage. La
TNC peut prendre en compte jusqu‘à quatre axes, y compris les axes
rotatifs.
Correction d‘outil linéaire
La correction d‘outil pour la longueur est active dès que vous appelez
un outil et le déplacez dans l‘axe de broche. Pour l‘annuler, appeler un
outil de longueur L=0.
Si vous annulez une correction de longueur positive avec
TOOL CALL 0, la distance entre l‘outil et la pièce s‘en
trouve réduite.
Après un appel d‘outil TOOL CALL, le déplacement
programmé de l‘outil dans l‘axe de broche est modifié en
fonction de la différence de longueur entre l‘ancien et le
nouvel outil.
Pour une correction linéaire, les valeurs Delta sont prises en compte
aussi bien en provenance de la séquence TOOL CALL que du tableau
d‘outils:
Valeur de correction = L + DL
TOOL CALL
+ DL
TAB
avec
L Longueur d‘outil L de la séquence TOOL DEF ou du
tableau d‘outils
DL
TOOL CALL
Surépaisseur DL pour longueur dans séquence TOOL
CALL (non prise en compte par l‘affichage de position)
DL
TAB
Surépaisseur DL pour longueur dans le tableau d‘outils
Correction du rayon d‘outil
La séquence de programme pour un déplacement d‘outil contient:
■ RL ou RR pour une correction de rayon
■ R+ ou R– pour une correction de rayon lors d‘un déplacement
paraxial
■ R0 si aucune correction de rayon ne doit être exécutée
La correction de rayon devient active dès qu‘un outil est appelé et
déplacé dans le plan d‘usinage avec RL ou RR. Elle est annulée si une
séquence de positionnement avec R0 a été programmée.
