89 TNC 410 HEIDENHAIN
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l‘usinage, sens de rotation
et correction de rayon pour certaines formes de trajectoires.
Taraudage Sens d'usinage Sens rot Corr. rayon
vers la droite Z+ DR+ RL
vers la gauche Z+ DR– RR
vers la droite Z– DR– RR
vers la gauche Z– DR+ RL
Filetage
vers la droite Z+ DR+ RR
vers la gauche Z+ DR– RL
vers la droite Z– DR– RL
vers la gauche Z– DR+ RR
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation DR et l‘angle total
incrémental IPA avec le même signe. Sinon, l‘outil pourrait
effectuer une trajectoire erronée.
Pour l‘angle total IPA, vous pouvez introduire une valeur
comprise entre –5400° et +5400°. Si le filet comporte plus
de 15 rotations, programmez la trajectoire hélicoïdale dans
une répétition de partie de programme
(cf. „9.3 Répétitions de parties de programme“ et
„Exemple: HELICE“ plus loin dans ce chapitre).
ú Angle polaire: introduire en incrémental l'angle total
parcouru par l'outil sur la trajectoire hélicoïdale. Après
avoir introduit l‘angle, sélectionnez l‘axe d‘outil à
l‘aide d‘une touche de sélection d‘axe.
ú Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
ú SENS DE ROTATION DR
Trajectoire hélicoïdale dans le sens horaire: DR–
Trajectoire hélicoïdale dans le sens anti-horaire: DR+
ú Correction de rayon RL/RR/R0
Introduire la correction de rayon en fonction du tableau

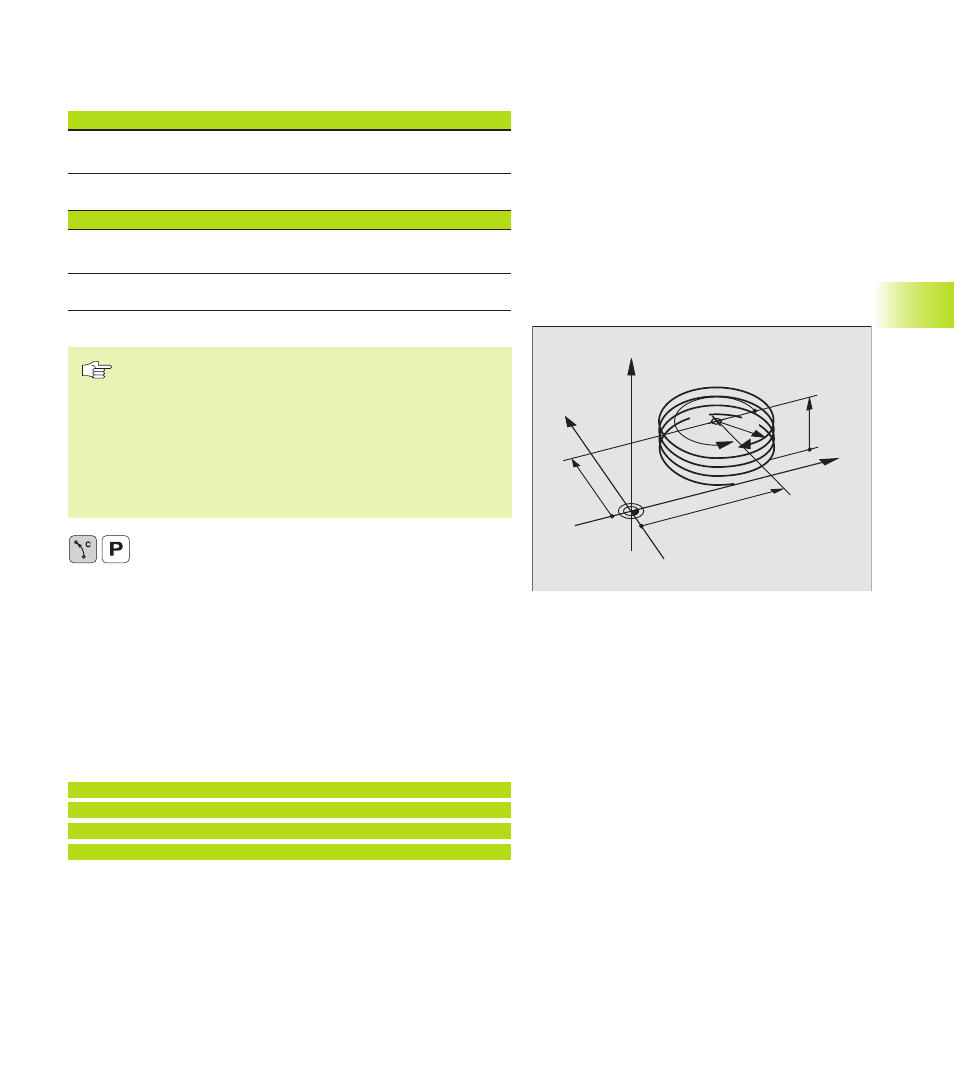

Exemple de séquences CN
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
