22
3.1 Pr
ogr
ammation et exécution de séquences de positionnement simples
3 Positionnement avec introduction manuelle
3.1 Programmation et exécution de
séquences de positionnement simples
Pour des opérations simples d‘usinage ou pour le prépositionnement
de l‘outil, on utilise le mode Positionnement avec introduction manuel-
le. Pour cela, vous pouvez introduire un petit programme en Texte clair
HEIDENHAIN ou en DIN/ISO et l‘exécuter directement. Les cycles de
la TNC peuvent être appelés à cet effet. Le programme est mémorisé
dans le fichier $MDI. En positionnement avec introduction manuelle,
vous pouvez activer l'affichage d'état supplémentaire.
Sélectionner le mode Positionnement avec
introduction manuelle Programmer au choix le
fichier $MDI
Lancer le programme: touche START externe
Restrictions:
Les fonctions suivantes ne sont pas disponibles:
- Correction rayon d'outil
- Programmation flexible de contours FK
- Graphismes de programmation et d'exécution de
programme
- Fonctions de palpage programmables
- Sous-programmes, répétitions de parties de programme
- Fonctions de contournage CT, CR, RND et CHF
- PGM CALL

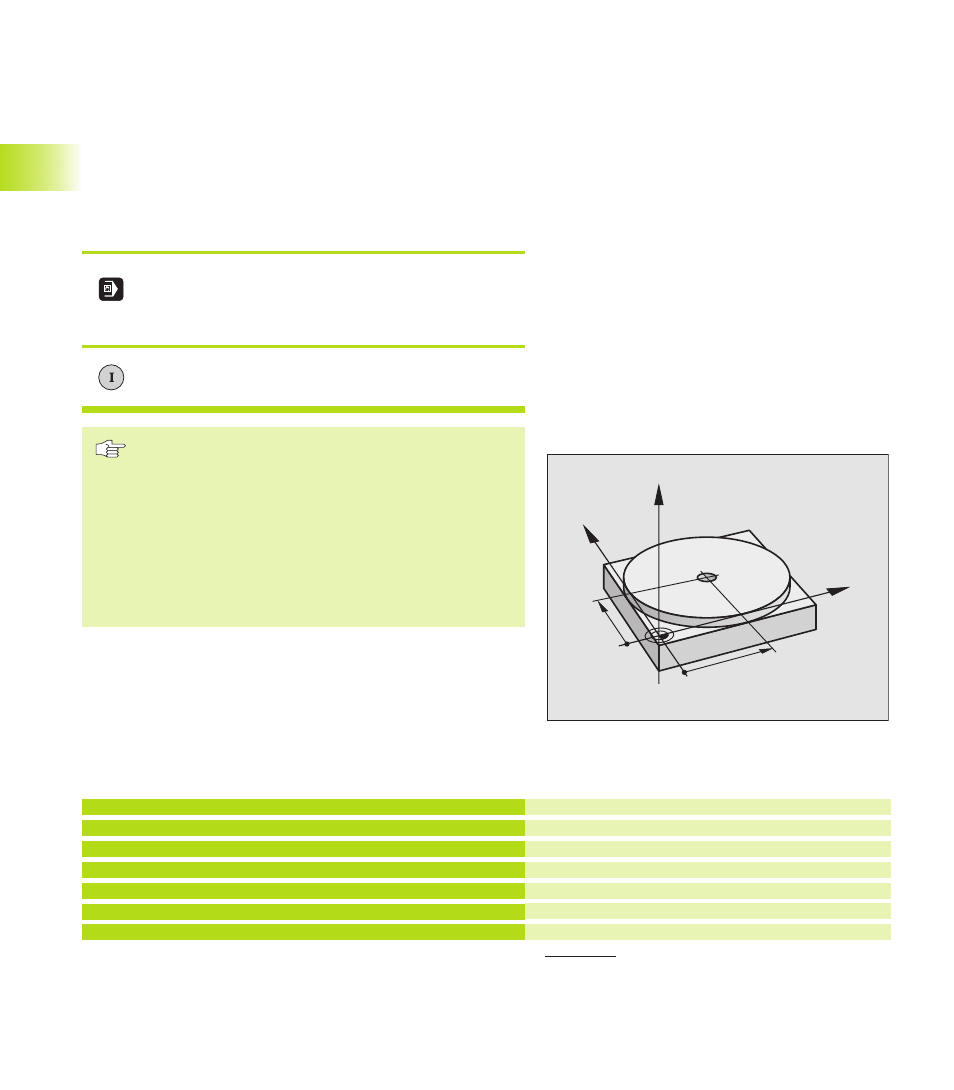

Exemple 1
Une seule pièce doit être dotée d‘un trou profond de 20 mm. Après
avoir bridé et dégauchi la pièce et initialisé le point de référence, le
trou peut être programmé en quelques lignes, puis usiné.
L‘outil est pré-positionné tout d‘abord au dessus de la pièce à l‘aide de
séquences L (droites), puis positionné à une distance d‘approche de 5
mm au-dessus du trou. Celui-ci est ensuite usiné à l‘aide du cycle 1
PERCAGE PROFOND.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 FMAX
4 L X+50 Y+50 R0 FMAX M3
Y
X
Z
50
50
Out = outil
définir out: outil zéro, rayon 5
appeler out: axe d‘outil Z,
vitesse de rotation broche 2000 t/min.
dégager out (FMAX = avance rapide)
Positionner l'outil avec F MAX au-dessus du trou,
marche broche
