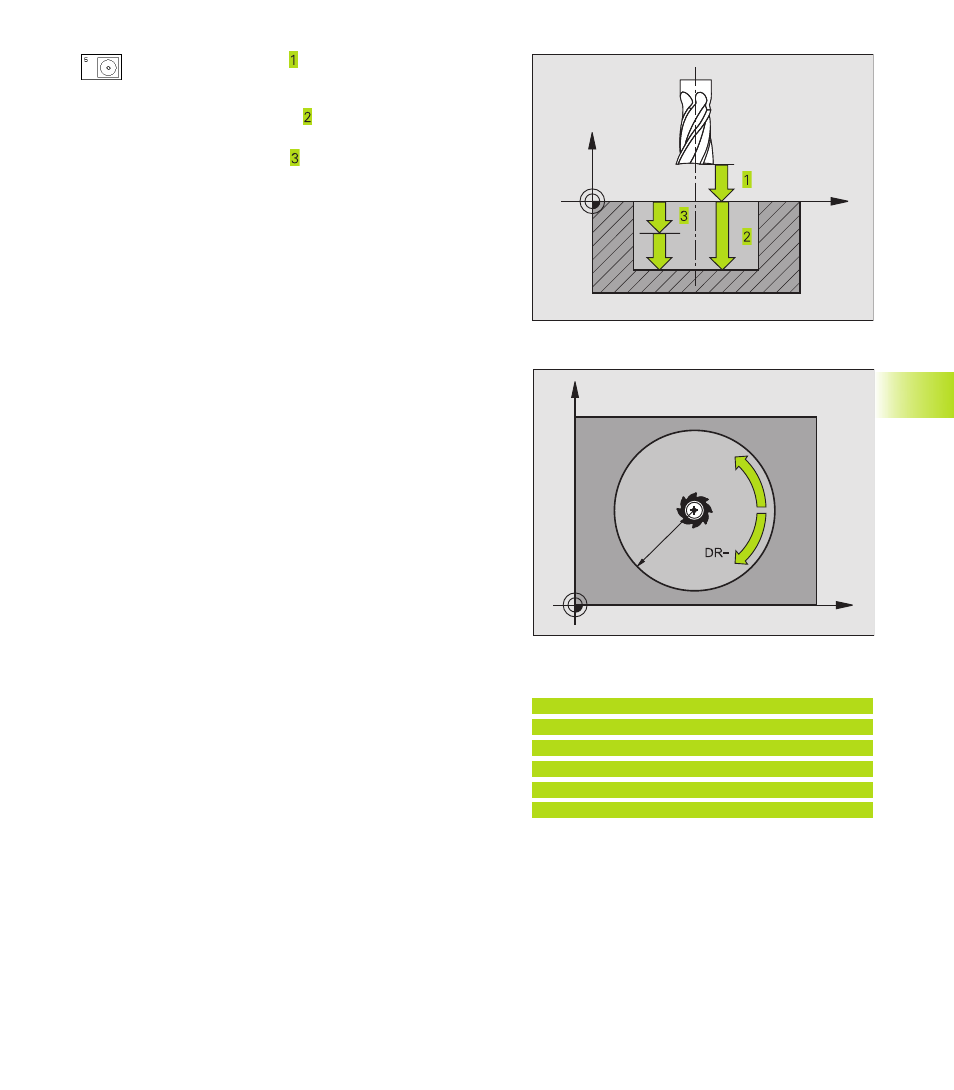

Distance d'approche (en incrémental): distance entre
la pointe de l‘outil (position initiale) et la surface de la
pièce
ú
Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■
Prof. de passe égale à la profondeur
■
Prof. de passe supérieure à la profondeur
ú
Avance plongée en profondeur: vitesse de déplacement
de l‘outil lors de la plongée
ú
RAYON DU CERCLE: rayon de la poche circulaire
ú
Avance F: vitesse de déplacement de l‘outil dans le plan
d‘usinage
ú
Rotation sens horaire
DR + : fraisage en avalant avec M3
DR – : fraisage en opposition avec M3
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
DR+
R
X
Z
Exemples de séquences CN:
36 CYCL DEF 5.0 POCHE CIRCULAIRE
37 CYCL DEF 5.1 DIST. 2
38 CYCL DEF 5.2 PROF. -20
39 CYCL DEF 5.3 PASSE 5 F100
40 CYCL DEF 5.4 RAYON 40
41 CYCL DEF 5.5 F250 DR+
