7.4 F
onctions auxiliair
e
s
pour le compor
te
ment de cont
our
nag
e
Vitesse de contournage constante à la dent de l'outil:
M109/M110/M111
Comportement standard
La vitesse d‘avance programmée se réfère à la trajectoire du centre
de l‘outil.
Comportement sur les arcs de cercle avec M109
Lors de l'usinage par l'intérieur et par l'extérieur, la TNC maintient
l'avance constante au niveau de la dent de l'outil.
Comportement sur les arcs de cercle avec M110
La TNC ne maintient l'avance constante que pour l'usinage par
l'intérieur. Si l'on usine par l'extérieur, l'adaptation de l'avance n'agit pas.
Effet
M109 et M110 deviennent actives en début de séquence.
Pour annuler M109 et M110, introduisez M111.
Pré-calcul d‘un contour avec correction de rayon
(LOOK AHEAD): M120
Comportement standard
Lorsque le rayon d‘outil est supérieur à un élément de contour qui doit
être usiné avec correction de rayon, la TNC interrompt l'exécution du
programme et affiche un message d‘erreur. M97 (cf. „Usinage de
petits éléments de contour: M97“) évite le message d‘erreur mais
provoque une marque de dépouille et décale en outre le coin.
Si le contour comporte des contre-dépouilles, la TNC endommage
celui-ci. Cf. figure de droite.

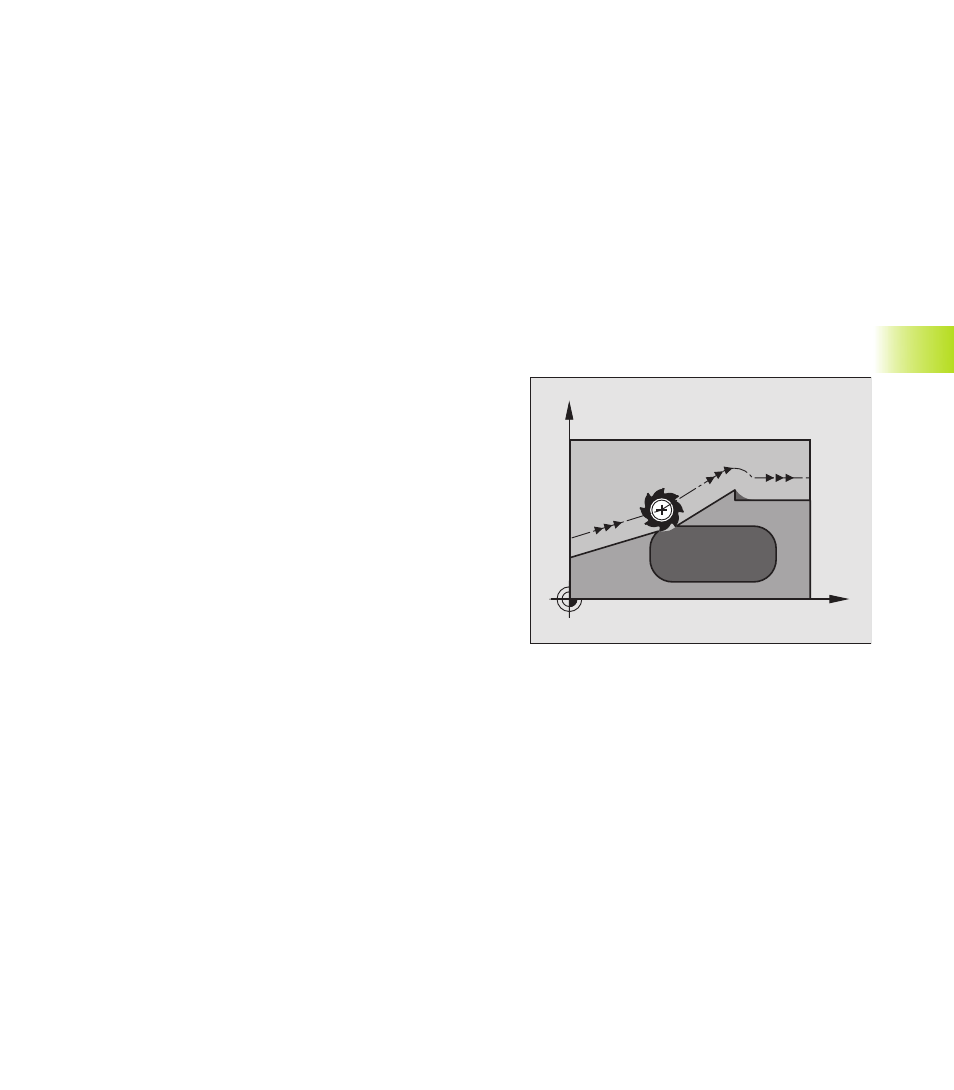

Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention des
contre-dépouilles et dépouilles. Elle effectue un pré-calcul de la
trajectoire de l‘outil à partir de la séquence actuelle. Les endroits où le
contour pourrait être endommagé par l'outil restent non usinés
(représentation en gris sombre sur la figure de droite). Vous pouvez
également utiliser M120 pour attribuer une correction de rayon d'outil
à des données ou données de digitalisation créées sur un support
externe de données. De cette manière, les écarts par rapport au
rayon d'outil théorique sont compensables.
Derrière M120, vous définissez avec LA (de l‘angl. Look Ahead: „voir
avant“) le nombre de séquences (99 max.) que la TNC pré-calcule.
Plus le nombre de séquences que vous avez sélectionné est élevé et
plus lent sera le traitement des séquences.
X
Y
