8 Programmation: Cycles
170
ú

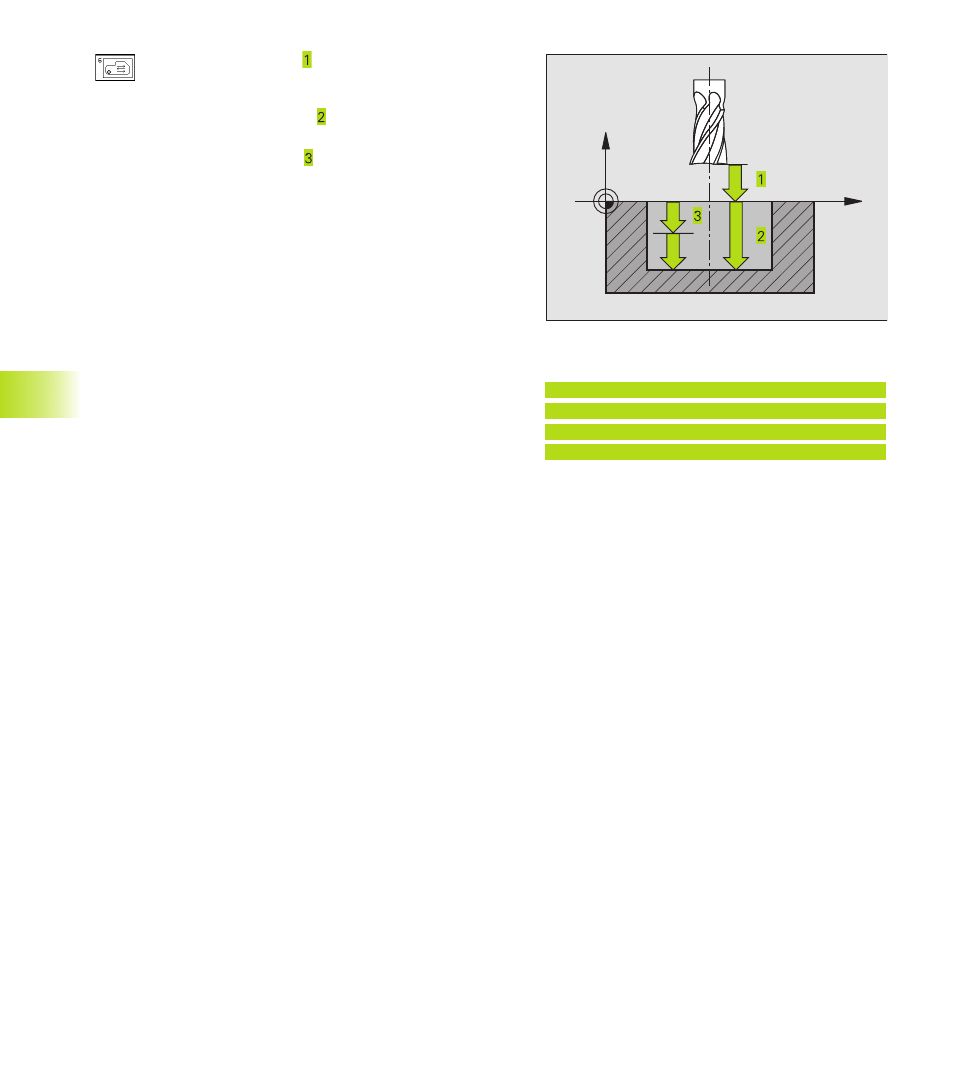

Distance d'approche (en incrémental): distance entre
la pointe de l‘outil (position initiale) et la surface de la
pièce
ú
Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■
Prof. de passe = profondeur de fraisage
■
Prof. de passe > prof. de fraisage
La profondeur de fraisage n‘est pas forcément un
multiple de la profondeur de passe
ú
Avance de plongée en profondeur: Avance de plongée
en mm/min.
ú
Surépaisseur de finition: surépaisseur dans le plan
d'usinage
ú
Angle d'évidement: sens du déplacement d'évidement
L'angle d'évidement se réfère à l'axe principal du plan
d'usinage. Introduire l'angle de manière à effectuer des
coupes qui soient les plus longues possibles
ú
Avance: avance de fraisage en mm/min.
8.6 Cycles SL
X
Z
Exemples de séquences CN:
8 CYCL DEF 6.0 EVIDEMENT
9 CYCL DEF 6.1 DIST+2 PROF.-25
10 CYCL DEF 6.2 PASSE+3 F150 SUREP.+0.1
11 CYCL DEF 6.3 ANGLE+0 F350
