27 TNC 410 HEIDENHAIN
Système de référence
Un système de référence vous permet de définir sans ambiguité les
positions dans un plan ou dans l‘espace. La donnée de position se
réfère toujours à un point défini; elle est décrite au moyen de
coordonnées.

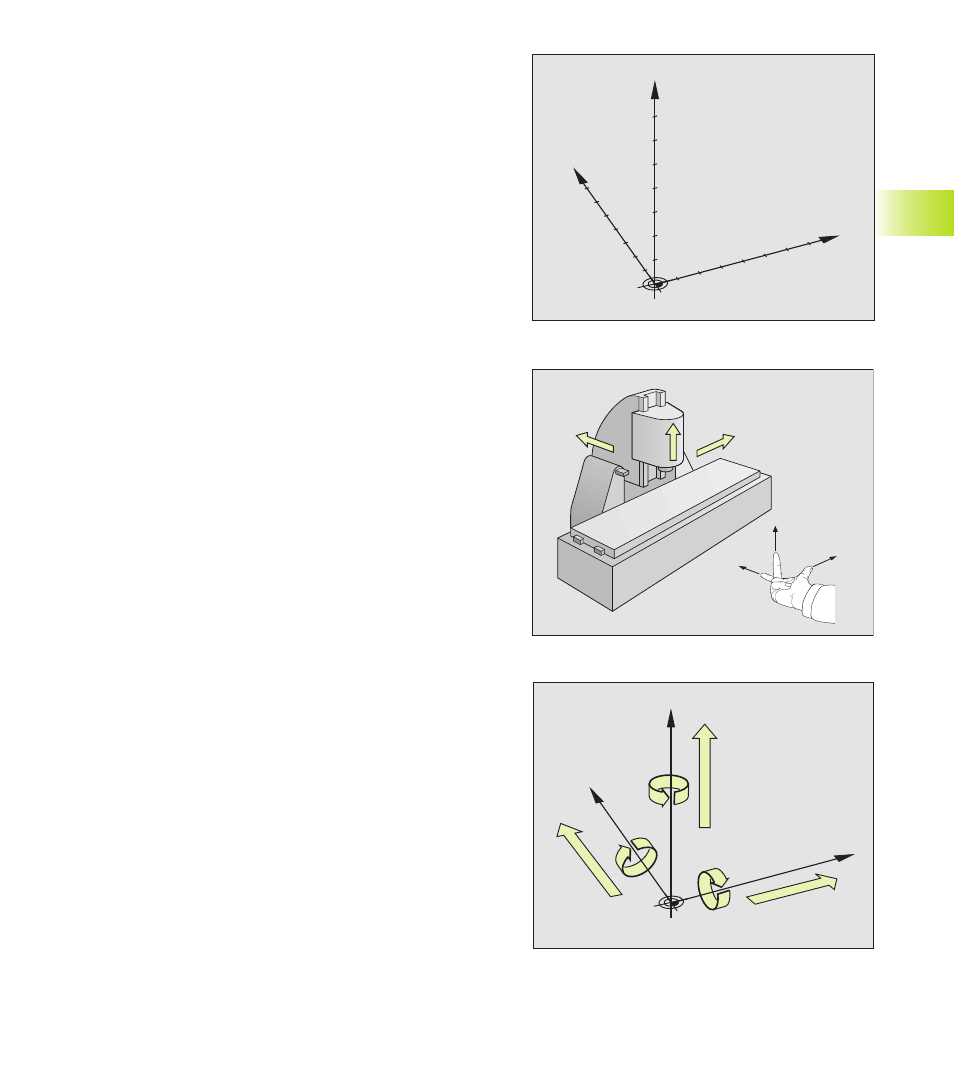

Dans le système de coordonnées cartésiennes, trois directions sont
définies en tant qu‘axes X, Y et Z. Les axes sont perpendiculaires
entre eux et se rejoignent en un point: le point zéro. Une coordonnée
indique la distance par rapport au point zéro, dans l‘une de ces
directions. Une position est donc décrite dans le plan au moyen de
deux coordonnées et dans l‘espace, au moyen de trois coordonnées.
Les coordonnées qui se réfèrent au point zéro sont désignées comme
coordonnées absolues. Les coordonnées relatives se réfèrent à une
autre position quelconque (point de référence) du système de
coordonnées. Les valeurs des coordonnées relatives sont aussi
appelées valeurs de coordonnées incrémentales.
Systèmes de référence sur fraiseuses
Pour l‘usinage d‘une pièce sur une fraiseuse, vous vous référez
généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l‘axe d‘outil, de la pièce vers l‘outil, il indique alors le
sens Z+; le pouce indique le sens X+ et l‘index, le sens Y+.
La TNC 410 peut commander jusqu‘à 4 axes. Outre les axes
principaux X, Y et Z, on a également les axes auxiliaires U, V et W qui
leur sont parallèles.Les axes rotatifs sont les axes A, B et C. La figure
ci-dessous indique la relation entre les axes auxiliaires ou entre les
axes rotatifs et les axes principaux.
4.1 Pr
incipes de base
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
