8 Programmation: Cycles 150
ú Avance plongée en profondeur: vitesse de déplacement
de l‘outil lors de la plongée
ú 1er côté : longueur de la rainure; définir le premier
sens de coupe avec son signe
ú 2ème côté : largeur de la rainure
ú Avance F: vitesse de déplacement de l‘outil dans le plan
d‘usinage

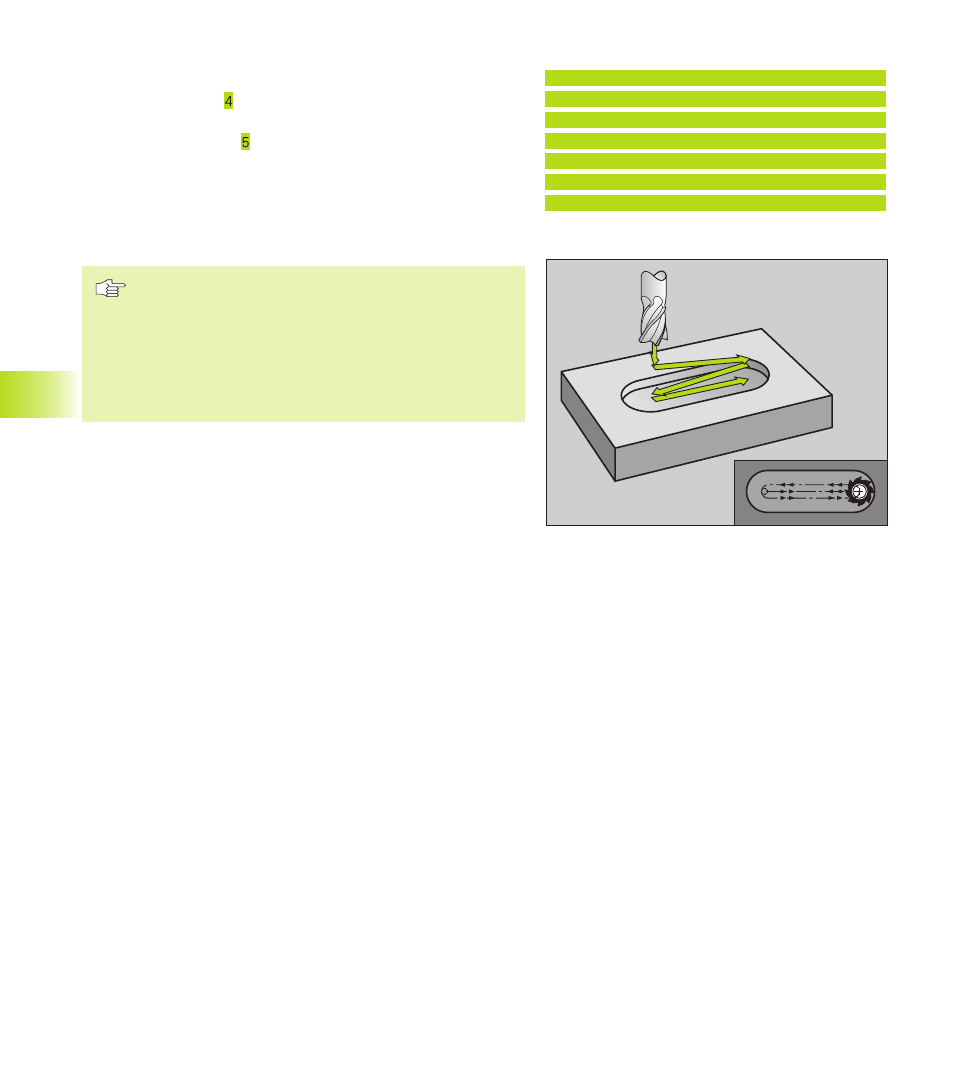

RAINURE (trou oblong) avec plongée pendulaire
(cycle 210)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à Larg.
rainure ni inférieur à 1/3 de Larg. rainure
Le diamètre de la fraise ne doit pas être inférieur à 1/2
longueur de rainure: sinon pas de plongée pendulaire.
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche à la 2ème
distance d'approche, puis au centre du cercle de gauche; partant de
là, la TNC positionne l'outil à la distance d'approche au-dessus de la
surface de la pièce
2 L'outil se déplace avec avance réduite sur la surface de la pièce;
partant de là, la fraise se déplace suivant l'avance de fraisage, dans
le sens longitudinal de la rainure – en plongeant obliquement dans la
matière – vers le centre du cercle de droite
3 Ensuite, l'outil se déplace à nouveau en plongeant obliquement vers
le centre du cercle de gauche; ces phases se répètent jusqu'à ce
que la prof. de fraisage programmée soit atteinte
4 A la profondeur de fraisage, la TNC déplace l‘outil pour le surfaçage
à l‘autre extrêmité de la rainure, puis à nouveau en son centre
Finition
5 Partant du centre de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3)
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
pour aller jusqu‘au centre de la rainure
7 Pour terminer, l‘outil retourne en rapide FMAX à la distance
d'approche et – si celle-ci est programmée – à la 2ème distance
d'approche
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
Exemples de séquences CN:
44 CYCL DEF 3.0 RAINURAGE
45 CYCL DEF 3.1 DIST 2
46 CYCL DEF 3.2 PROF. -20
47 CYCL DEF 3.3 PASSE 5 F100
48 CYCL DEF 3.4 X+80
49 CYCL DEF 3.5 Y12
50 CYCL DEF 3.6 F275
