92 6 Programmation: Programmer les contours
6.6 Contournages – Programmation
flexible de contours FK
Principes de base
Les plans de pièces dont la cotation n‘est pas conforme à la
programmation des CN contiennent souvent des coordonnées non
programmables avec les touches de dialogue grises. Ainsi:
■ des coordonnées connues peuvent être situées sur l‘élément de
contour ou à proximité de celui-ci,
■ des indications de coordonnées peuvent se rapporter à un autre
élément de contour ou
■ des indications de sens et données relatives à l‘allure générale du
contour peuvent être connues.
Vous programmez de telles données directement à l‘aide de la
programmation flexible de contours FK. La TNC calcule le contour à
partir des indications de coordonnées connues et assiste le dialogue

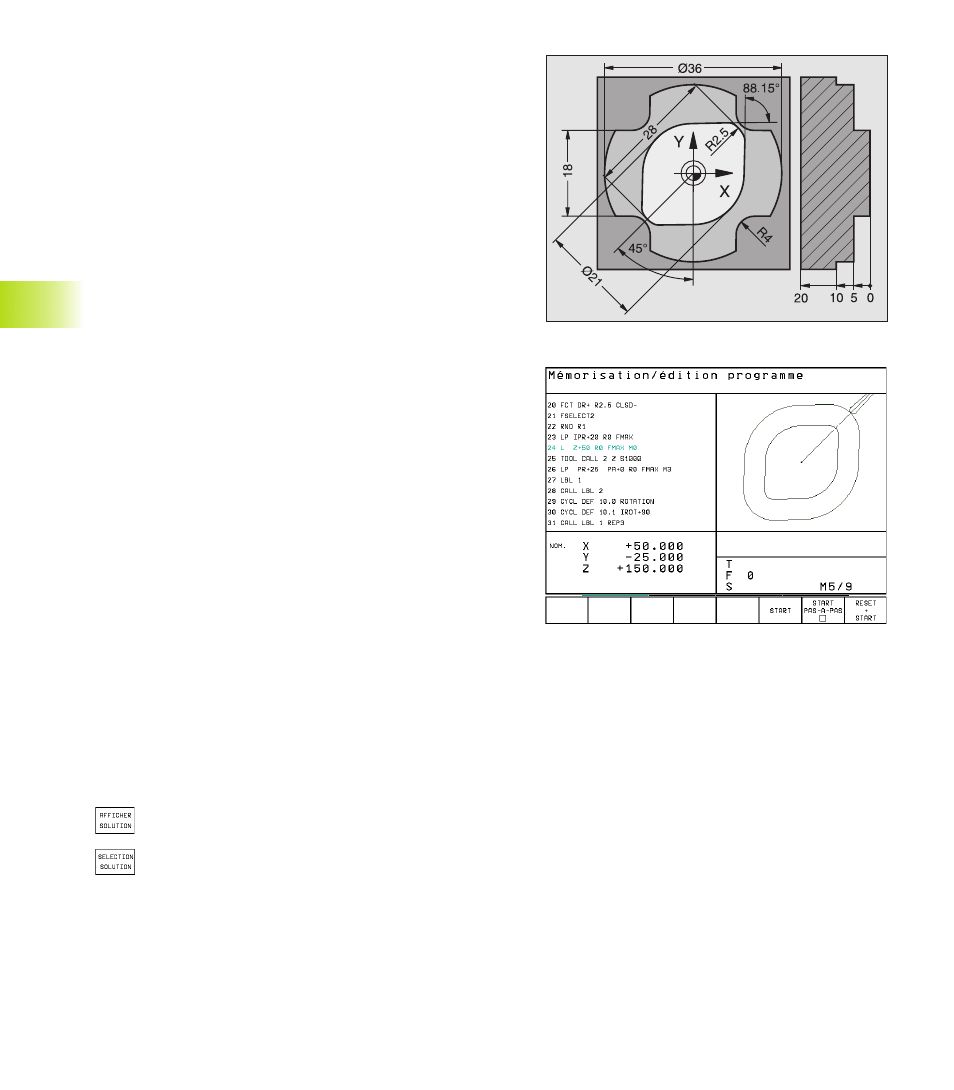

de programmation à l‘aide du graphisme interactif FK. La figure en
haut, à droite illustre une cotation que vous pouvez introduire très
simplement en programmation FK.
Pour exécuter des programmes FK sur des TNC plus anciennes,
utilisez la fonction de conversion (cf. „4.2 Gestion de fichiers, convertir
les programmes FK en format TEXTE CLAIR+).
Graphisme de programmation FK
Souvent, lorsque les indications de coordonnées sont incomplètes, le
contour d‘une pièce n‘est pas défini clairement. La TNC affiche alors
les différentes solutions à l‘aide du graphisme FK; il ne vous reste plus
qu‘à sélectionner la solution correcte. Le graphisme FK représente le
contour de la pièce en plusieurs couleurs:
blanc L‘élément de contour est clairement défini
vert Les données introduites donnent lieu à plusieurs
solutions; sélectionnez la bonne
rouge Les données introduites ne suffisent pas encore pour
définir l‘élément de contour; introduisez d‘autres
données
Lorsque les données donnent lieu à plusieurs solutions et que
l‘élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:
ú Appuyer sur la softkey AFFICHER SOLUTION jusqu‘à
ce que l‘élément de contour soit affiché correctement
ú L'élément de contour affiché correspond au
plan: le définir avec la softkey SELECTION SOLUTION
Il est souhaitable que vous définissiez aussi vite que possible avec
SELECTION SOLUTION les éléments de contour en vert afin de
restreindre la multiplicité de solutions pour les éléments de contour
suivants.
