8 Programmation: Cycles 180

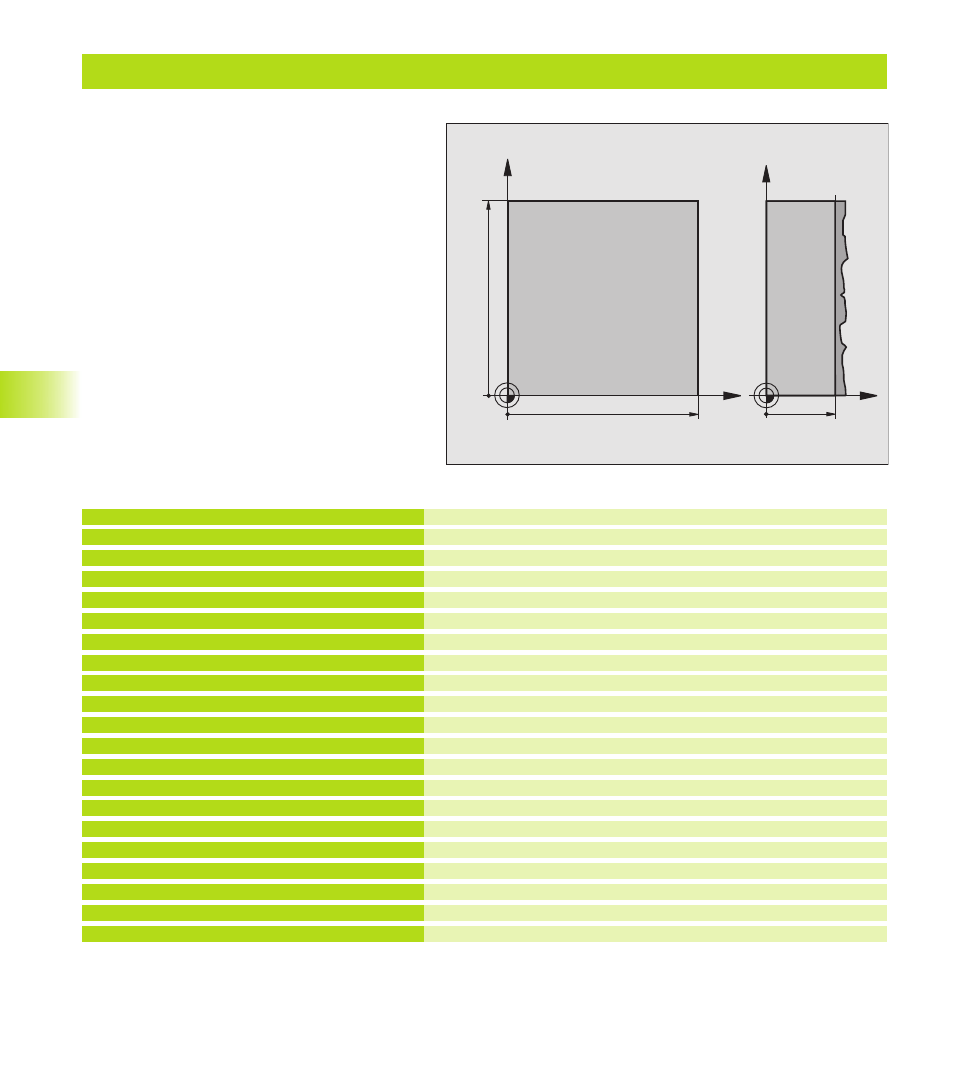

Exemple: Usinage ligne-à-ligne
Définition de la pièce brute
Définition de l‘outil
l'appel de l‘outil
Dégager l‘outil
Définition du cycle Usinage ligne-à-ligne
Pré-positionnement à proximité du point initial
Appel du cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 LIGNE-A-LIGNE
Q225=+0 ;POINT INITIAL 1er AXE
Q226=+0 ;POINT INITIAL 2ème AXE
Q227=+35 ;POINT INITIAL 3ème AXE
Q218=100 ;1ER COTE
Q219=100 ;2EME COTE
Q240=25 ;NOMBRE DE COUPES
Q206=250 ;AVANCE PLONGEE PROF.
Q207=400 ;AVANCE FRAISAGE
Q209=150 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
7 L X-25 Y+0 R0 FMAX M3
8 CYCL CALL
9 L Z+250 R0 FMAX M2
10 END PGM C230 MM
8.7 Cycles d'usinage ligne-à-ligne
X
Y
100
100
Z
Y
35
