2.4 Initialisation du point de référ
ence
2.4 Initialisation du point de référence
(sans système de palpage 3D)

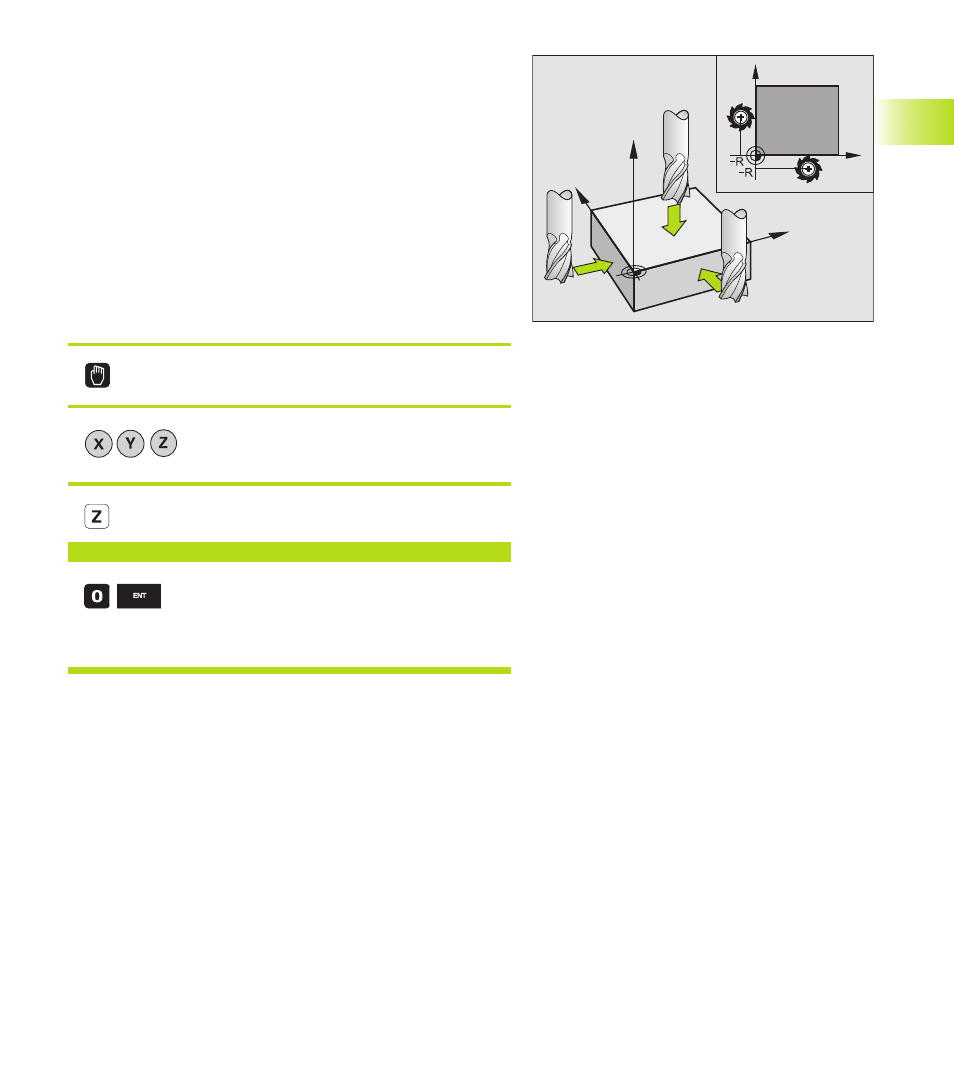

Lors de l'initialisation du point de référence, l'affichage de la TNC est
initialisé aux coordonnées d'une position pièce connue.
Préparatifs
ú
Brider la pièce et la dégauchir
ú
Installer l'outil zéro de rayon connu
ú
S'assurer que la TNC affiche bien les positions effectives
Initialiser le point de référence
Mesure préventive: Si la surface de la pièce ne doit pas être affleurée,
il convient de poser dessus une cale d'épaisseur d. Introduisez alors
pour le point de référence une valeur de d supérieure.
Sélectionner le mode Manuel
<
Déplacer l'outil avec précaution jusqu'à ce qu'il
affleure la pièce
<
Sélectionner l'axe
Initialisation point de réf. Z=
<
Outil zéro, axe de broche: Initialiser l'affichage à
une position pièce connue (ex. 0) ou introduire
l'épaisseur d de la cale d'épaisseur Dans le plan
d'usinage: tenir compte du rayon d'outil
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil pré-réglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l‘outil ou à la somme
Z=L+d.
