81 TNC 410 HEIDENHAIN
L‘écart entre le point initial et le point final du diamètre du
cercle ne doit pas être supérieur au diamètre du cercle.
Le rayon max. est de 9 999,999.
Fonction autorisée pour les axes angulaires A, B et C.

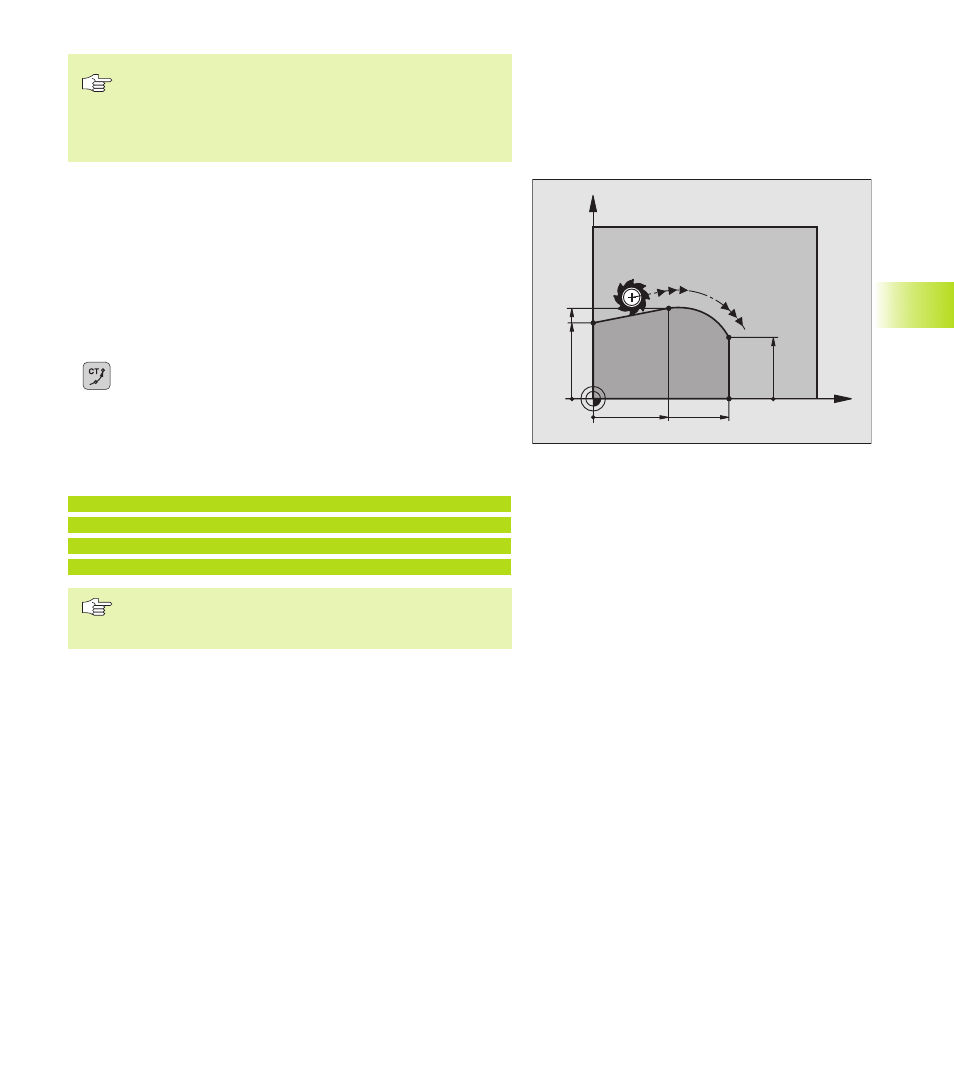

Traject. circulaire CT avec raccordement tangentiel
L‘outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l‘élément de contour précédent.
Un raccordement est „tangentiel“ lorsqu‘il n‘y a ni coin ni coude à
l‘intersection des éléments du contour qui s‘interpénètrent ainsi d‘une
manière continue.
Programmez directement avant la séquence CT l‘élément de contour
sur lequel se raccorde l‘arc de cercle par tangentement. Il faut pour
cela au minimum deux séquences de positionnement.
ú Introduire les coordonnées du point final de l'arc de cercle
Si nécessaire:
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
La séquence CT et l‘élément de contour programmé avant
doivent contenir les deux coordonnées du plan dans lequel
l‘arc de cercle doit être exécuté!
X
Y
25 45
25
30
20
