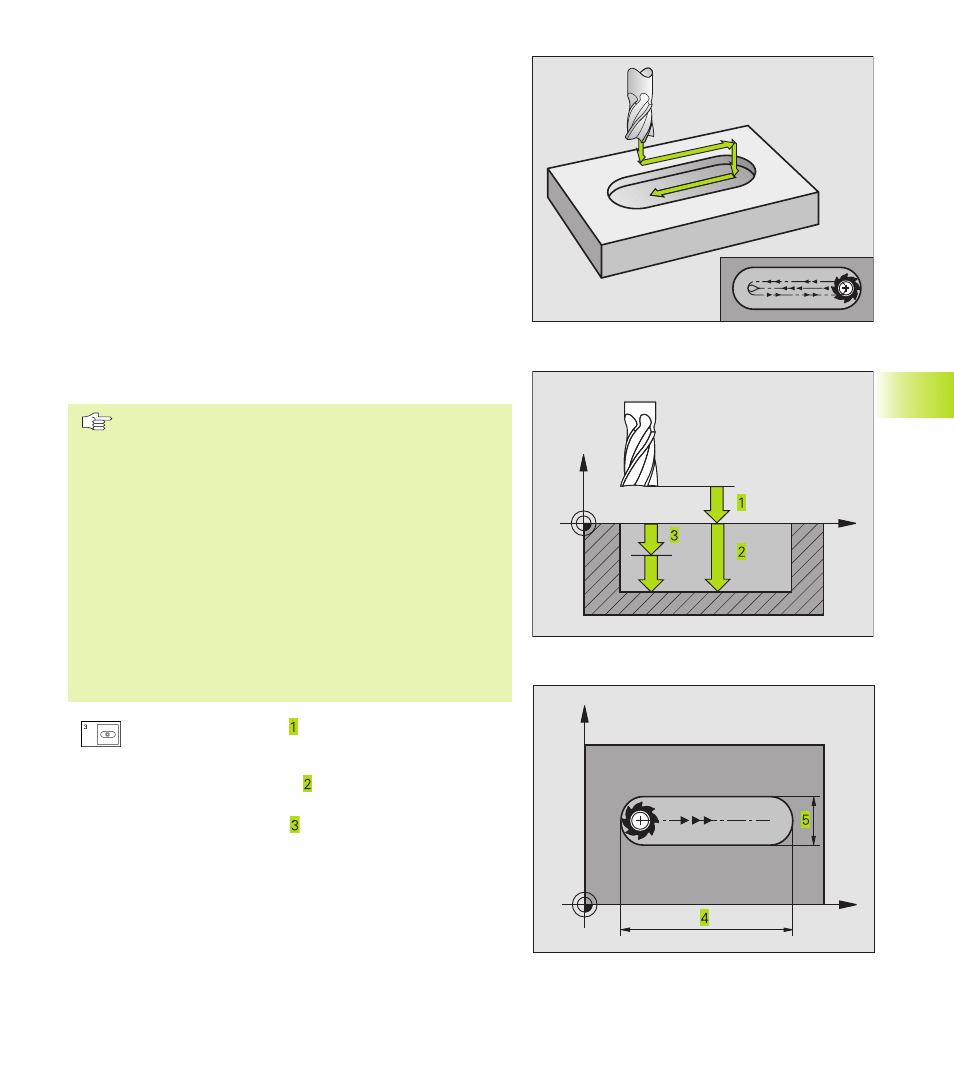

RAINURAGE (cycle 3)
Ebauche
1 La TNC décale l'outil vers l'intérieur, d'une valeur correspondant à
la surépaisseur de finition (la moitié de la différence entre la largeur
de la rainure et le diamètre de l'outil). Partant de là, l‘outil plonge
dans la pièce et fraise dans le sens longitudinal de la rainure
2 A la fin de la rainure, l'outil effectue une plongée en profondeur et
fraise en sens inverse
Ce processus est répété jusqu'à ce que la profondeur de fraisage
programmée soit atteinte
Finition
3 Au fond de la rainure, la TNC déplace l‘outil sur une trajectoire
circulaire tangentielle au contour externe. L‘outil effectue ensuite la
finition du contour en avalant (avec M3)
4 Pour terminer, l'outil retourne avec FMAX à la distance d'approche
Si le nombre de passes est impair, l'outil retourne à la position
initiale en tenant compte de la distance d'approche
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
dans le plan d'usinage – centre de la rainure (2ème côté) et
avec décalage dans la rainure de la valeur du rayon d'outil
– avec correction de rayon R0.
Programmer la séquence de positionnement du point initial
dans l‘axe de broche (distance d'approche au-dessus de la
surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au point initial.
Le diamètre de la fraise ne doit pas être supérieur à la
largeur de la rainure et pas inférieur à la moitié de la largeur
de la rainure.
ú
Distance d'approche (en incrémental): distance entre
la pointe de l‘outil (position initiale) et la surface de la
pièce
ú
Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú
Profondeur de passe (incrémental): distance
parcourue par l'outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■
Prof. de passe égale à la profondeur
■
Prof. de passe supérieure à la profondeur
