15 Tableaux et sommaires
290
15.2 Distr
ibuti
on des plots et câbles de r
accor
dement int
erf
ace

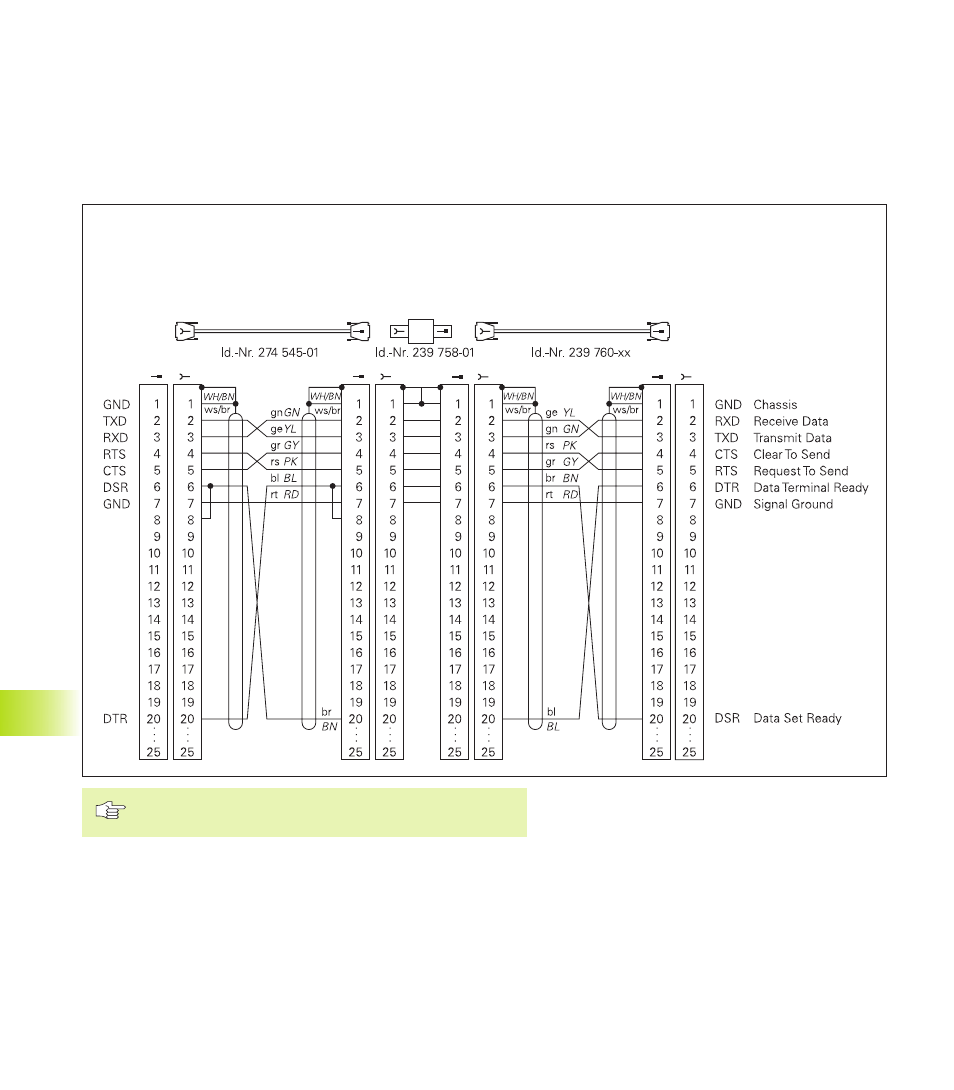

15.2 Distribution des plots et câbles de
raccordement interface
Interface V.24/RS-232-C
Appareils HEIDENHAIN
La distribution des plots sur l‘unité logique de la TNC (X21)
et sur le bloc adaptateur diffèrent.
Appareils HEIDENHAIN
Appareil
externe
Ex. FE
Câble standard
HEIDENHAIN
3 m
Bloc adaptateur
V.24
Câble de liaison
HEIDENHAIN
max. 17 m
X21
TNC
