6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
e
s

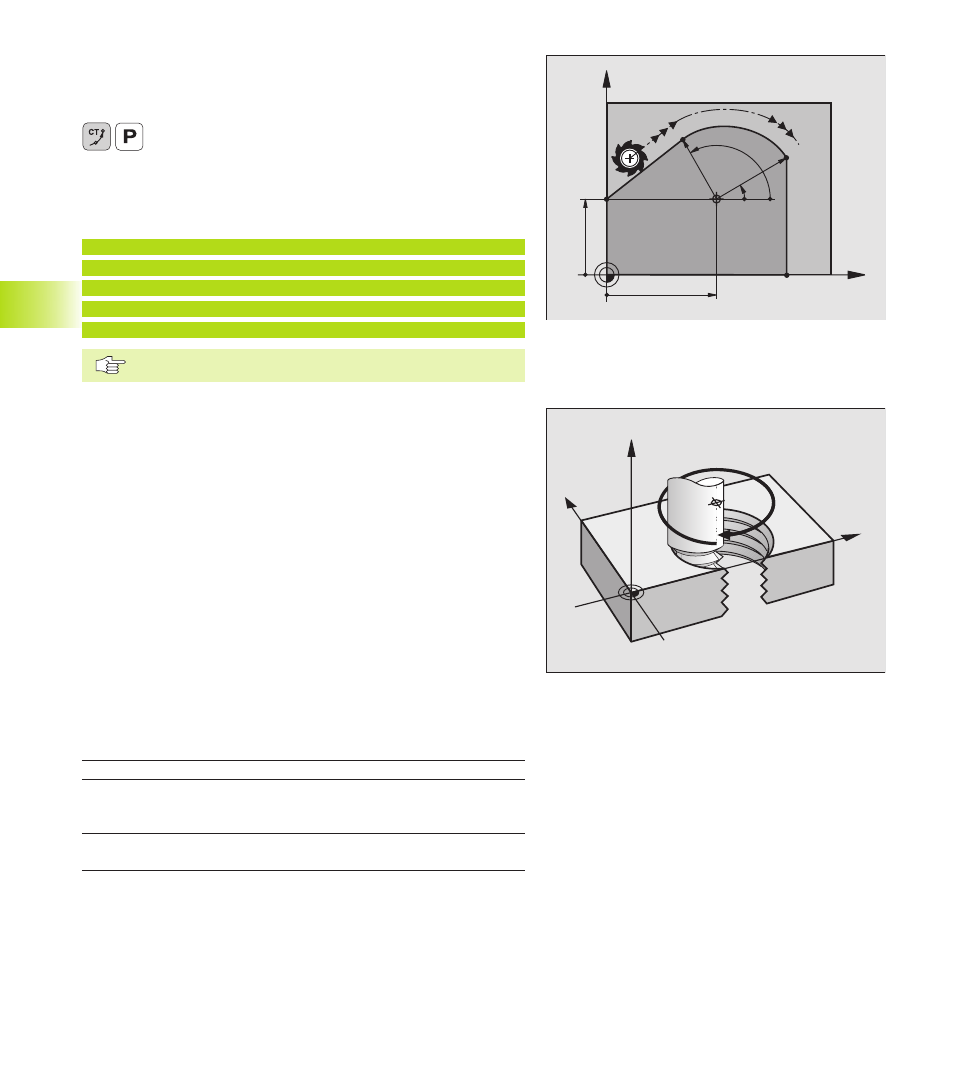

Trajectoire circulaire CTP avec raccord. tangentiel
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
ú
Rayon polaire PR: distance entre le point final de la
trajectoire circulaire et le pôle CC
ú
Angle polaire PA: position angulaire du point final de la
trajectoire circulaire
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n‘est pas le centre du cercle de contour!
Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la conjonction d‘une trajectoire
circulaire et d‘un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu‘en coordonnées polaires.
Applications
■
Taraudage et filetage avec grands diamètres
■
Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale de
l‘angle total parcouru par l‘outil sur la trajectoire hélicoïdale ainsi que
de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
Nombre de rotations n
Longueur du filet + dépassement de
course en début et fin de filet
Hauteur totale h
Pas de vis P x nombre de rotations n
Angle total
Nombre de rotations x 360° + angle pour
incrémental IPA
début filet + angle pour
dépassement de course
Coordonnée initiale Z
Pas de vis P x (rotations +
dépassement course en début de filet)
X
Y
40
35
CC
30°
120°
R30
R25
Y
X
Z
CC
