Centre de cercles programmés en mode FK
Pour des trajectoires circulaires programmées en mode FK, la TNC
calcule un centre de cercle à partir des données que vous avez
introduites. Avec la programmation FK, vous pouvez aussi
programmer un cercle entier dans une séquence.
Si vous désirez définir des centres de cercle en coordonnées polaires,
vous devez définir le pôle avec la fonction FPOL au lieu de CC. FPOL
reste actif jusqu‘à la prochaine séquence contenant FPOL et est défini
en coordonnées incrémentales.
Un centre de cercle programmé de manière conventionnelle ou
calculé par la TNC n‘est plus actif comme pôle ou centre de cercle
dans un nouveau bloc FK: Si des coordonnées polaires programmées
conventionnellement se réfèrent à un pôle que vous avez défini
précédemment à l‘intérieur d‘une séquence CC, reprogrammez alors
le pôle après le bloc FK.
Exemple de séquences CN pour FL, FPOL et FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15

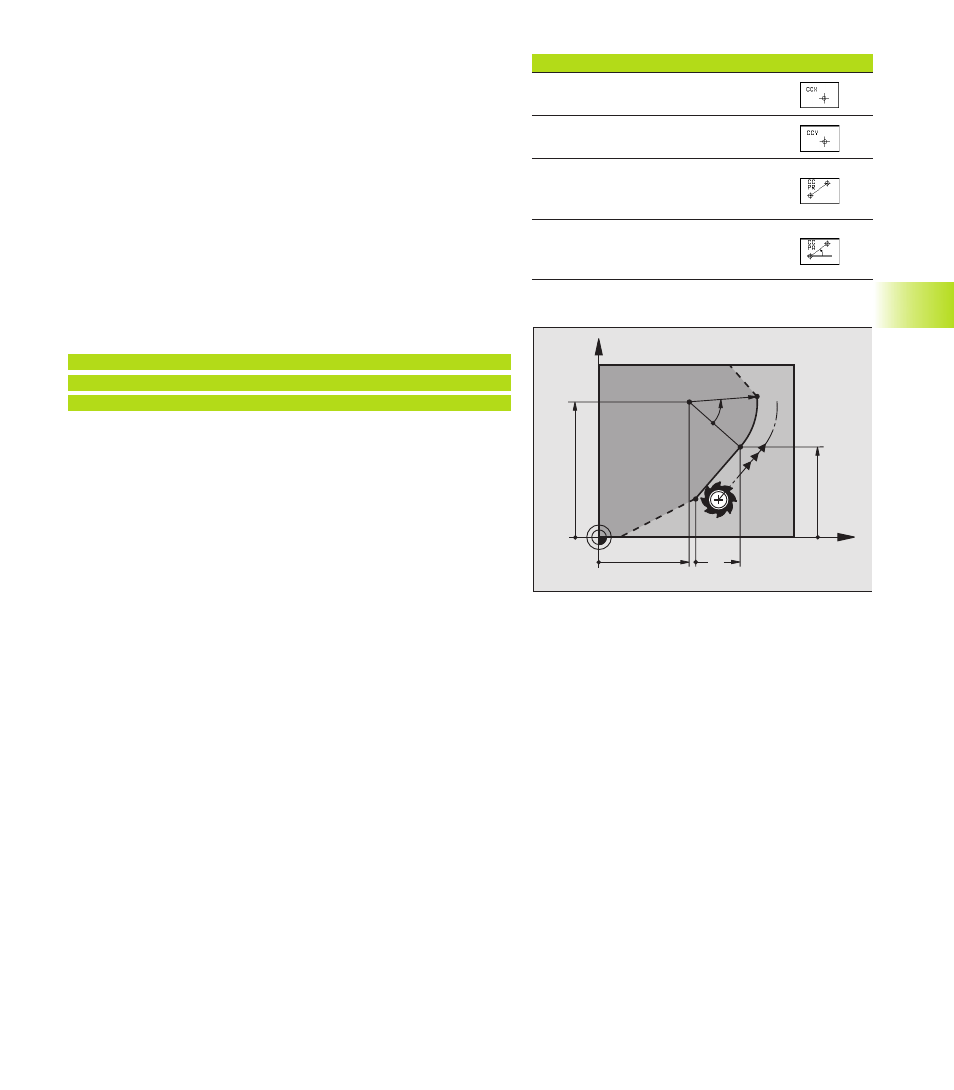

Cf. figure de droite, au centre.
X
Y
20
30
10
20
R15
30°
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
Données pour centre de cercle Softkey
Coordonnée X du centre de cercle
Coordonnée Y du centre de cercle
Rayon polaire du centre de
cercle (se référant à FPOL)
Angle en coordonnées polaires du
centre de cercle
