12 1 Introduction
1.5 Accessoires: palpeurs 3D et manivelles
électroniques HEIDENHAIN

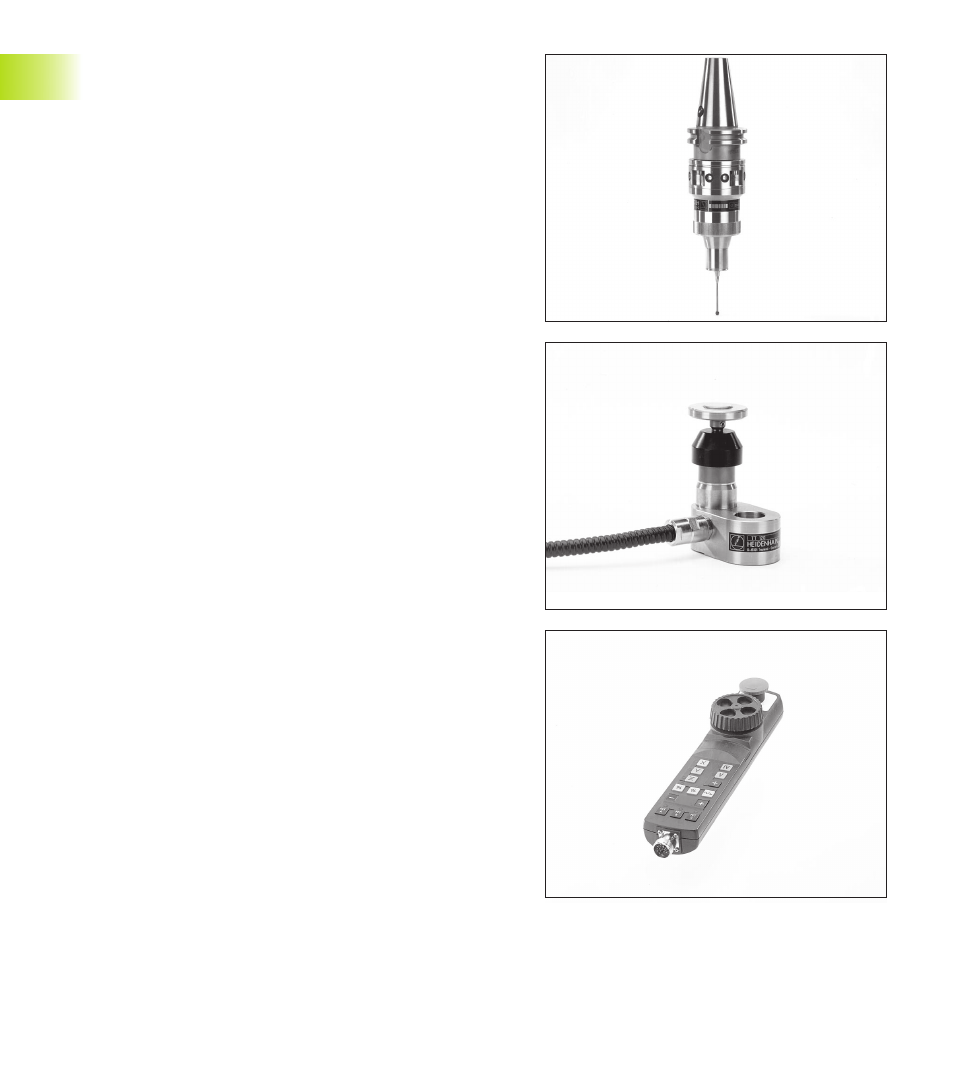

Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
■ dégauchir les pièces automatiquement
■ initialiser vite et précisément les points de référence
■ mesurer la pièce pendant l‘exécution du programme
■ digitaliser des formes 3D (option) et
■ étalonner et contrôler les outils.
Les palpeurs à commutation TS 220 et TS 630
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence, aux
mesures sur la pièce et à la digitalisation. Le TS 220 transmet les
signaux de commutation par l'intermédiaire d'un câble et représente
donc une alternative à prix intéressant si vous comptez effectuer
ponctuellement des opérations de digitalisation.
Le TS 630, sans câble, a été conçu spécialement pour les machines
équipées d'un changeur d'outils. Les signaux de commutation sont
transmis par voie infra-rouge.
Principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du système de palpage.
A partir d'une série de valeurs de positions ainsi digitalisées, la TNC
crée un programme composé de séquences linéaires en format
HEIDENHAIN. Ce programme peut être ensuite traité sur PC à l'aide
du logiciel d'exploitation SUSA afin de corriger certaines formes et
rayons d'outil ou pour calculer des formes positives/négatives. Si la
bille de palpage est égale au rayon de la fraise, les programmes
peuvent être exécutés immédiatement.
Le palpeur d'outils TT 120 pour l'étalonnage d‘outils
Le palpeur 3D à commutation TT 120 est destiné à l'étalonnage et au
contrôle d'outils. La TNC dispose de 3 cycles pour calculer le rayon et
la longueur d'outil avec broche à l'arrêt ou en rotation.
La structure particulièrement robuste et l'indice de protection élevé
rendent le TT 120 insensible aux liquides de refroidissement et aux
copeaux. Le signal de commutation est généré grâce à un
commutateur optique anti-usure d'une grande fiabilité.
Manivelles électroniques HR
Les manivelles électroniques simplifient le déplacement manuel
précis des chariots des axes. Le déplacement pour un tour de
manivelle peut être sélectionné à l'intérieur d'une plage étendue.
Outre les manivelles encastrables HR 130 et HR 150, HEIDENHAIN
propose également la manivelle portable HR 410.
