97
TNC 410 HEIDENHAIN

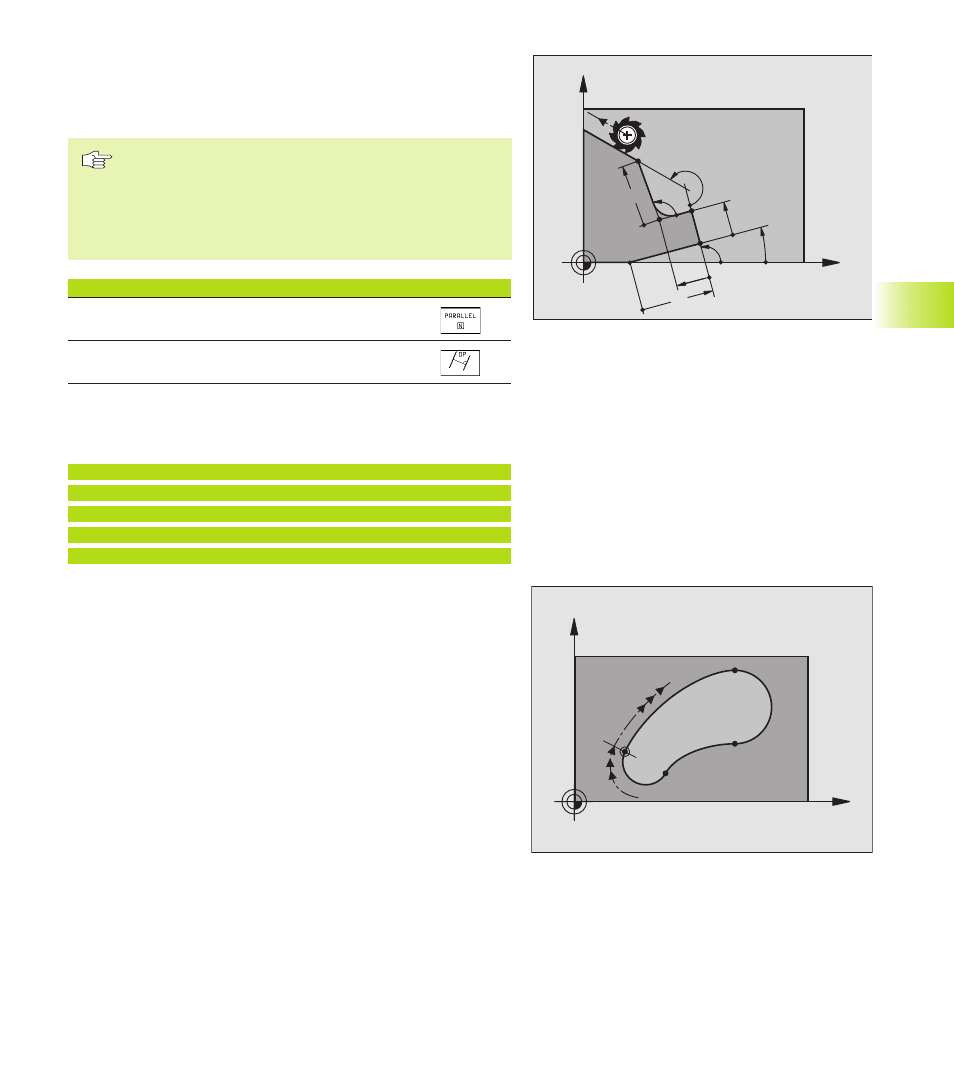

Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys sont disponibles à cet effet dès que
vous avez ouvert le dialogue FK à l‘aide de la softkey FL ou FLT.
L‘élément de contour pour lequel vous indiquez le n° de
séquence ne doit pas être à plus de 64 séquences devant
la séquence dans laquelle vous programmez le rapport.
Si vous effacez une séquence par rapport à laquelle vous
vous référez, la TNC émet un message d‘erreur. Modifiez le
programme avant d‘effacer la séquence.
Rapports relatifs pour une droite flexible
Softkey
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour parallèle
Exemple de séquences CN
Direction connue et distance par rapport à l‘élément du contour se
référant à la séquence N. Cf. figure de droite, en haut.
17 FL LEN20 AN+15
18 FL AN+105 LEN12.5
19 FL PAR17 DP12.5
20 FSELECT 2
21 FL LEN20 IAN+95
Contours fermés
A l‘aide de la softkey CLSD, vous marquez le début et la fin d‘un
contour fermé. Ceci permet de réduire le nombre de solutions
possibles pour le dernier élément du contour.
Introduisez CLSD en complément d‘une autre donnée de contour dans
la première et la dernière séquence d'un élément FK.
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
X
Y
CLSD+
CLSD–
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
