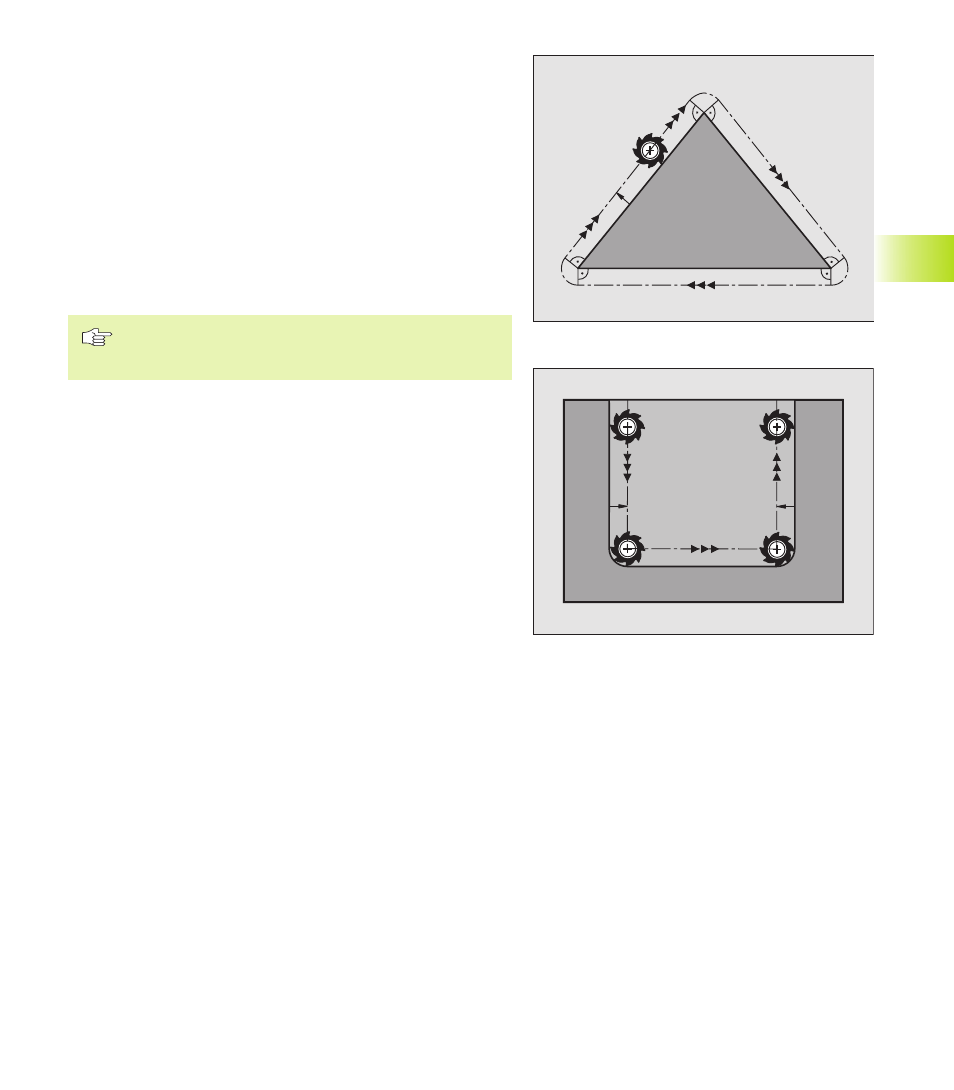

Correction de rayon: Usinage des angles
Angles externes
Si vous avez programmé une correction de rayon, la TNC guide l‘outil
aux angles externes en suivant un cercle de transition de telle sorte
que l‘outil redescend à la pointe de l‘angle. Si nécessaire, la TNC réduit
l‘avance au passage des angles externes, par exemple lors
d‘importants changements de sens.
Angles internes
Aux angles internes, la TNC calcule le point d‘intersection des
trajectoires sur lesquelles le centre de l‘outil se déplace avec
correction du rayon. En partant de ce point, l‘outil se déplace le long
de l‘élément de contour suivant. Ainsi la pièce n‘est pas endommagée
aux angles internes. Par conséquent, le rayon d‘outil ne peut pas avoir
n‘importe quelle dimension pour un contour donné.
Pour l‘usinage des angles internes, ne définissez pas le
point initial ou le point final sur un angle du contour car
celui-ci pourrait être endommagé.
Usinage des angles sans correction de rayon
Sans correction de rayon, vous pouvez influer sur la trajectoire de
l‘outil et sur l‘avance aux angles de la pièce à l‘aide des fonctions
auxiliaires M90 et M112. Cf. „7.4 Fonctions auxiliaires pour le
comportement de contournage“.
