10 Programmation: Paramètres Q 226

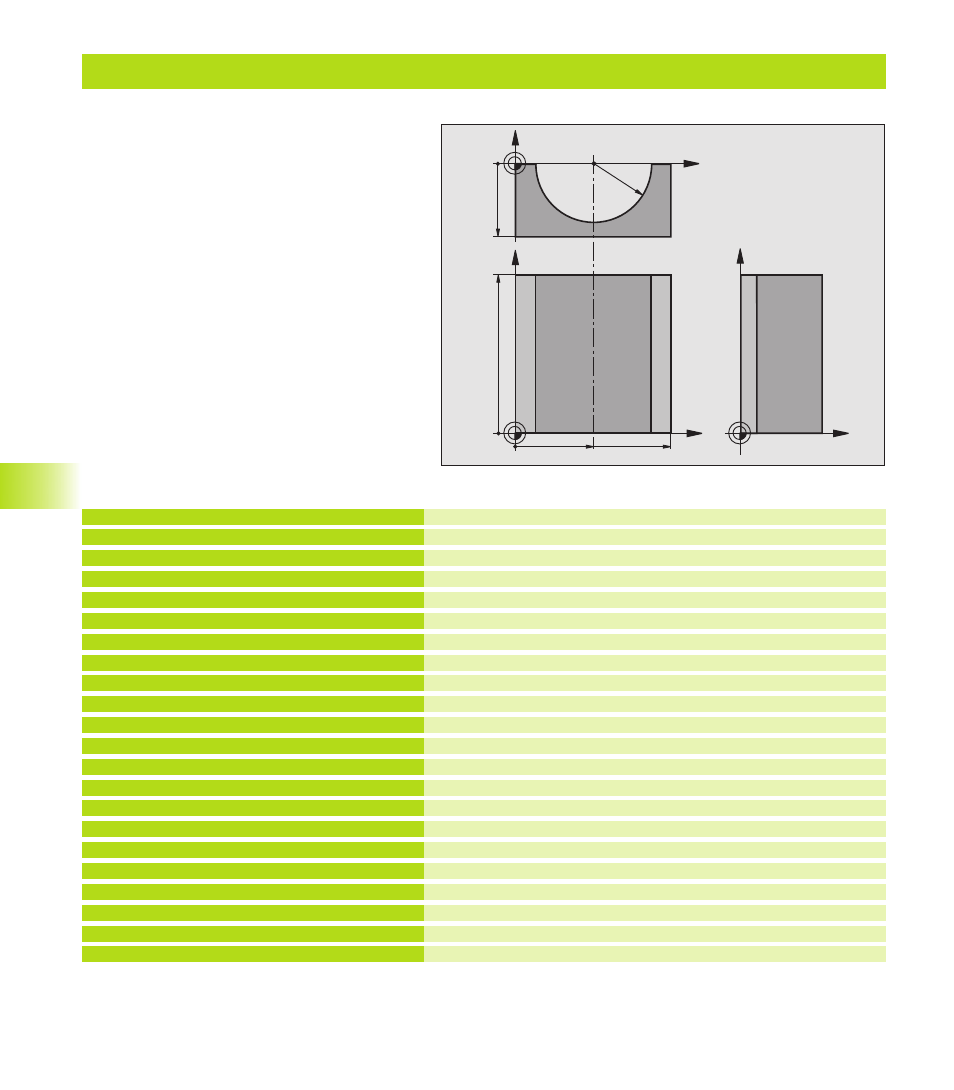

Exemple: Cylindre concave avec fraise à crayon Exemple: Cylindre concave avec fraise à crayon
Centre de l‘axe X
Centre de l‘axe Y
Centre de l‘axe Z
Angle initial dans l'espace (plan Z/X)
Angle final dans l'espace (plan Z/X)
Rayon du cylindre
Longueur du cylindre
Position angulaire dans le plan X/Y
Surépaisseur de rayon du cylindre
Avance plongée en profondeur
Avance de fraisage
Nombre de coupes
Définition de la pièce brute
Définition de l‘outil
l'appel de l‘outil
Dégager l‘outil
Appeler l‘usinage
Annuler la surépaisseur
Appeler l‘usinage
Dégager l‘outil, fin du programme
0 BEGIN PGM CYLIN MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +0
3 FN 0: Q3 = +0
4 FN 0: Q4 = +90
5 FN 0: Q5 = +270
6 FN 0: Q6 = +40
7 FN 0: Q7 = +100
8 FN 0: Q8 = +0
9 FN 0: Q10 = +5
10 FN 0: Q11 = +250
11 FN 0: Q12 = +400
12 FN 0: Q13 = +90
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 FMAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 CALL LBL 10
21 L Z+100 R0 FMAX M2
Déroulement du programme
■ Ce programme ne fonctionne qu‘avec fraise à
crayon
■ Le contour de l'ellipse est constitué de nombreux
petits segments de droite (à définir avec Q13).
Plus vous aurez défini de pas de calcul et plus
lisse sera le contour
■ Le cylindre est fraisé en coupes longitudinales
(dans ce cas: parallèles à l‘axe Y)
■ Définissez le sens du fraisage avec l‘angle initial et
l‘angle final dans l‘espace:
Sens de l‘usinage dans le sens horaire:
angle initial > angle final
Sens de l‘usinage dans le sens anti-horaire: angle
initial < angle final
■ Le rayon d‘outil est corrigé automatiquement
■ La longueur de l'outil se réfère au centre de la
sphère
1
0.1
0 Ex
emples de pr
ogr
ammation
X
Y
50 100
100
Z
Y
X
Z
-50
R40
