5 Programmation: Outils
Tableau d‘emplacements pour changeur d‘outils
Pour le changement d‘outil automatique, vous programmez le tableau
TOOLP.TCH (de l‘angl.TOOL Pocket = emplacement d‘outil).
Sélectionner le tableau d‘emplacements
ú
En mode Mémorisation/édition de programme
ú
Appeler la gestion de fichiers
ú
Décalez le champ clair sur TOOLP.TCH. Validez avec la
touche ENT
ú
Dans un mode de fonctionnement Machine
ú
sélectionner le tableau d'outils:
sélectionner la softkey TABLEAU D'OUTILS
ú
sélectionner le tableau d'emplacements:
sélectionner la softkey TABLEAU EMPLACEM.
ú
mettre la softkey EDITER sur ON
Si vous avez ouvert un tableau d‘outils pour l'éditer, à l‘aide des
touches fléchées, vous pouvez déplacer le champ clair dans le tableau

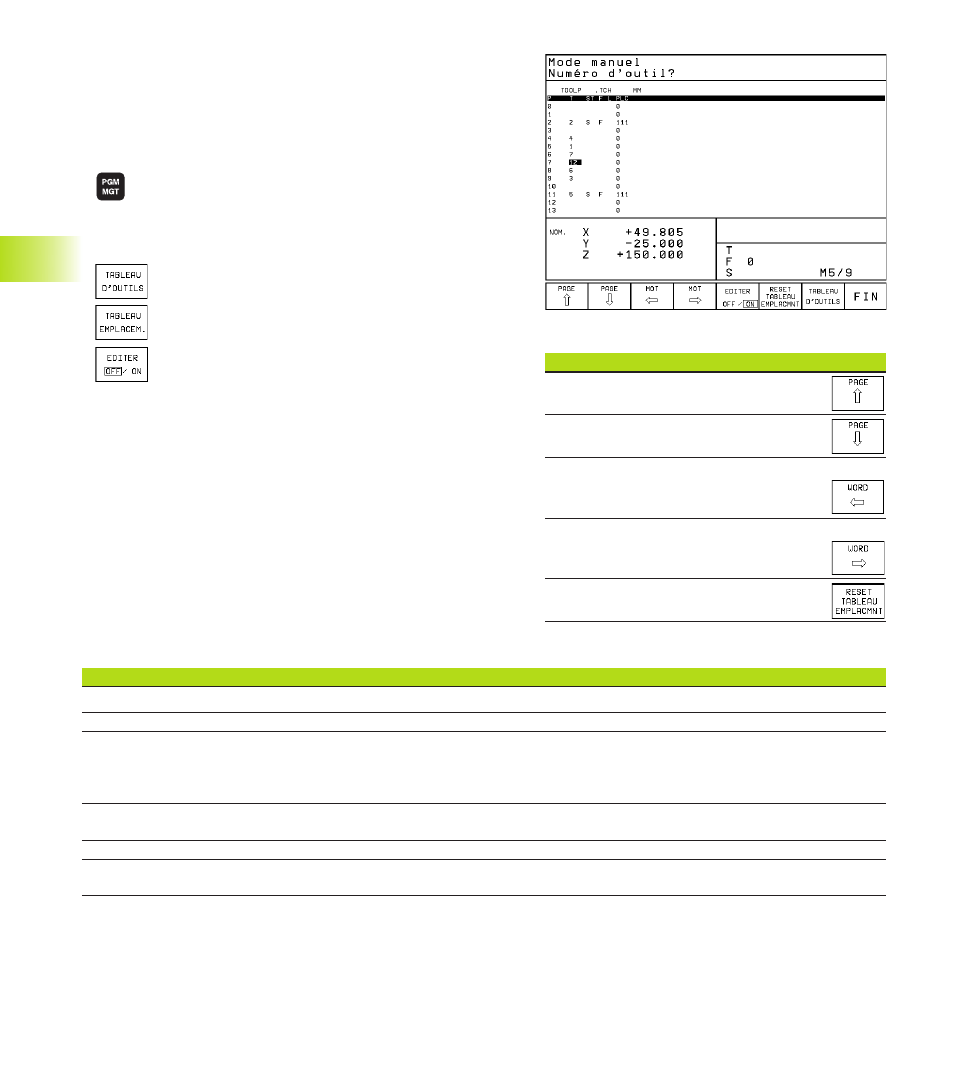

et à n'importe quelle position (cf. figure en haut et à droite). A
n‘importe quelle position, vous pouvez écraser les valeurs
mémorisées ou introduire de nouvelles valeurs.
Dans le tableau d'emplacements, vous ne devez pas utiliser en
double un même numéro d'outil. Le cas échéant, la TNC délivre un
message d'erreur lorsque vous quittez le tableau d'emplacements.
Dans le tableau d‘emplacements, vous pouvez introduire les
informations suivantes concernant un outil:
5.2 Données d‘
outil
Abr.
Données à introduire
P
Numéro d‘emplacement de l‘outil dans le magasin
T
Numéro d‘outil
ST
L'outil est un outil spécial (ST: de l'angl. Special Tool =
outil spécial); si votre outil spéciale bloque
plusieurs places devant et derrière sa place, bloquez
la place correspondante (état L)
F
Charger l'outil toujours à la même place dans le
magasin (F: de l'angl.Fixed = fixe)
L
Bloquer l‘emplacement (L: de l‘angl. Locked = bloqué)
PLC
Information concernant cet emplacement d‘outil et
transmise à l'automate
Dialogue
–
Numéro d'outil?
Outil spécial ?
Emplacement défini ?
Emplacement bloqué ?
Etat automate ?
Fonct. d'édition pour tableaux d'emplacem. Softk.
Sélectionner page précédente du tableau
Sélection page suivante du tableau
Décaler le champ clair d'une
colonne vers la gauche
Décaler le champ clair d'une
colonne vers la droite
Annuler tableau d'emplacements
