8 Programmation: Cycles
162

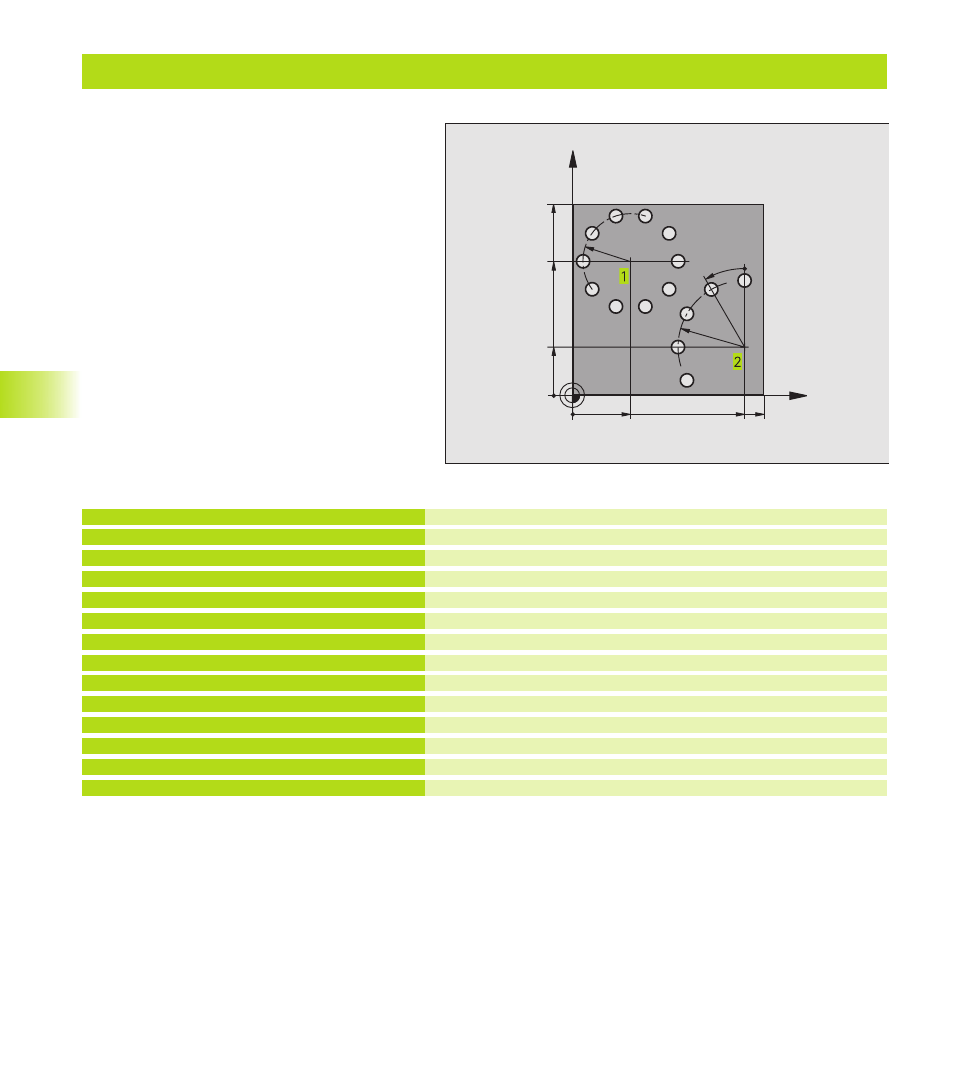

Exemple: Cercles de trous
Définition de la pièce brute
Définition de l‘outil
l'appel de l‘outil
Dégager l‘outil
Définition du cycle Perçage
0 BEGIN PGM CERCTR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 FMAX M3
6 CYCL DEF 200 PERCAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=250
;AVANCE PLONGEE PROF.
Q202=4
;PROFONDEUR DE PASSE
Q210=0
;TEMPORISATION
Q203=+0 ;COOR. SURFACE
Q204=0
;2ème DISTANCE D'APPROCHE
8.5 Cycles d'usinage de motifs de points
X
Y
30
70
100
100
R25
R35
30°
90
25
