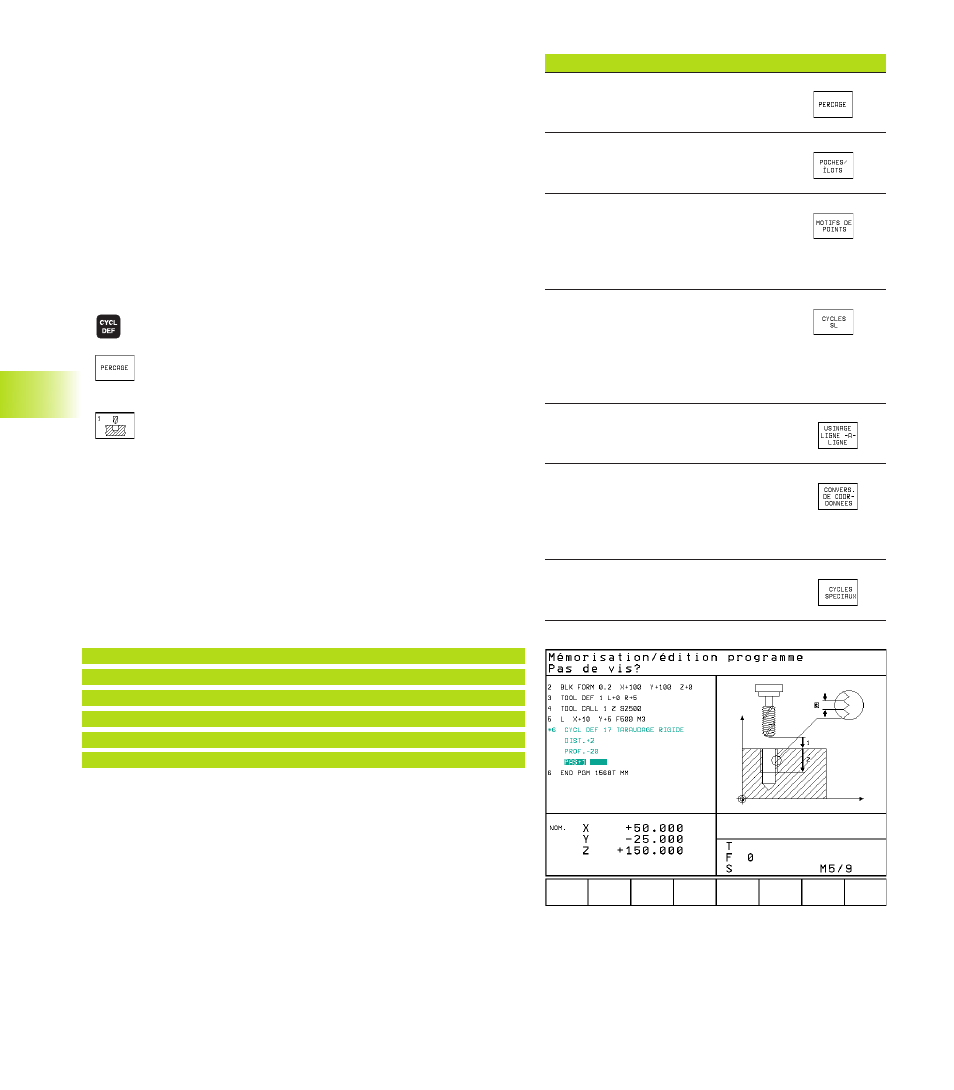

8 Programmation: Cycles 120
8.1 Cycles: Généralités
Les opérations d‘usinage répétitives comprenant plusieurs phases
d‘usinage sont mémorisées dans la TNC sous forme de cycles. Il en
va de même pour les conversions de coordonnées et certaines
fonctions spéciales. Le tableau de droite indique les différents groupes
de cycles.
Les cycles d‘usinage portant un numéro à partir de 200 utilisent les
paramètres Q comme paramètres de transmission. Les paramètres
de même fonction que la TNC utilise dans différents cycles portent
toujours le même numéro: Ainsi, par exemple, Q200 correspond
toujours à la distance d‘approche, Q202 à la profondeur de passe, etc.
Définir le cycle
ú Le menu de softkeys indique les différents groupes de
cycles
ú Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
ú Sélectionner le cycle, par exemple, PERCAGE PRO-
FOND. La TNC ouvre un dialogue et réclame toutes les
données d‘introduction requises; en même temps, la
TNC affiche dans la moitié droite de l‘écran un
graphisme dans lequel le paramètre à introduire est sur
fond clair Pour cela, sélectionnez la répartition d'écran
PGM + GRAPH. D'AIDE
ú Introduisez tous les paramètres réclamés par la TNC et
validez chaque introduction à l‘aide de la touche ENT
ú La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Exemple de séquences CN
CYCL DEF 1.0 PERCAGE PROFOND
CYCL DEF 1.1 DIST2
CYCL DEF 1.2 PROF.–30
CYCL DEF 1.3 PASSE5
CYCL DEF 1.4 TEMPO1
CYCL DEF 1.5 F 150
Groupe de cycles Softkey
Cycles perçage profond, alésage,
alésage avec alésoir, taraudage
Cycles de fraisage de poches,
tenons et rainures
Cycles d'usinage de motifs de
points réguliers, ex. cercle de trous
ou grille de trous et motifs de
points irréguliers avec tableaux de points
Cycles SL (Subcontour-List), pour
l'usinage de contours complexes
composés de plusieurs
segments de contour
superposés
Cycles d‘usinage ligne-à-ligne de
surfaces planes ou gauchies
Cycles de conversion de coordonnées:
les contours peuvent subir un décalage
du point zéro, une rotation, être usinés
en image miroir, agrandis ou réduits
Cycles spéciaux: temporisation, appel
de programme, orientation broche
8.1 Cycles: Généralités
