137 TNC 410 HEIDENHAIN

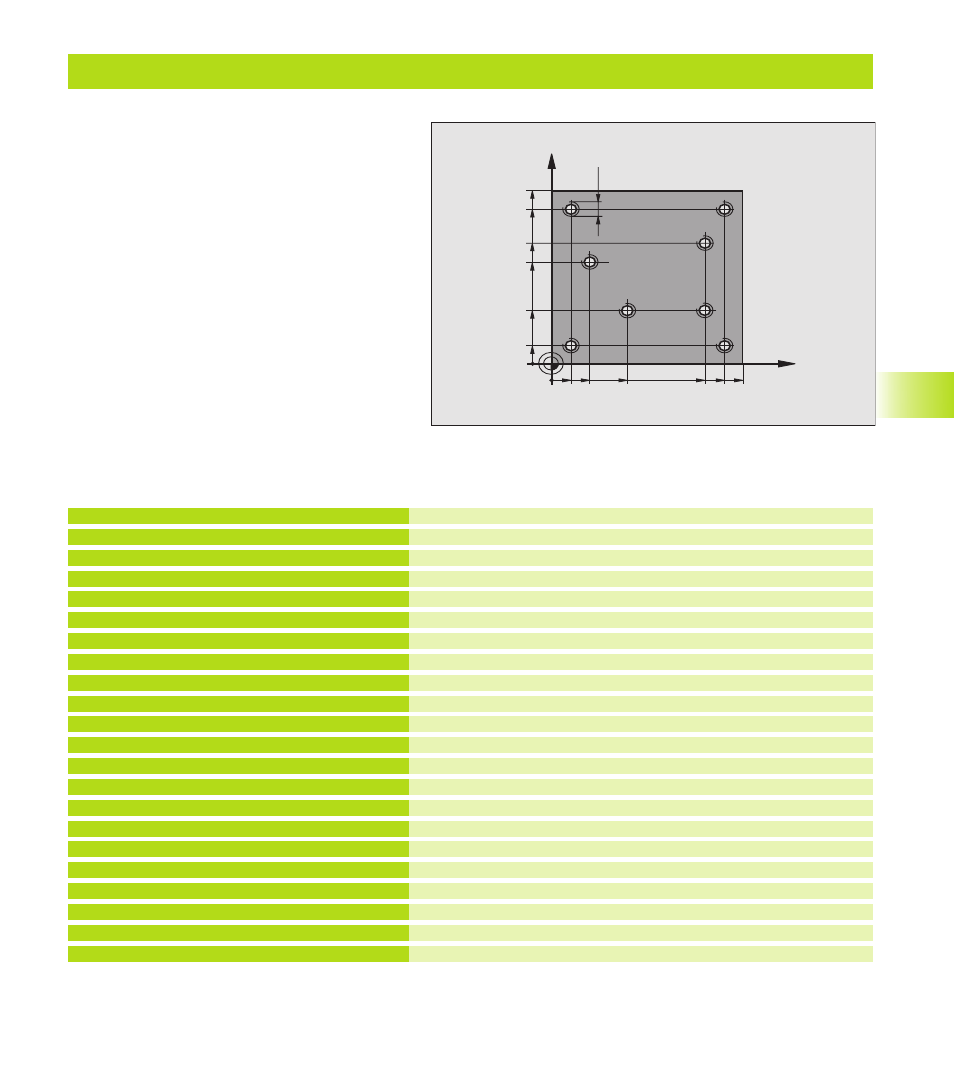

Exemple: appeler les cycles de perçage en liaison avec les tableaux de points
Définition de la pièce brute
Définition de l'outil de centrage
Définition d‘outil pour le foret
Définition d'outil pour le taraud
Appel de l'outil de centrage
Déplacer l'outil à la hauteur de sécurité (programmer F avec sa valeur,
la TNC effectue le positionnement à la distance de sécurité après
chaque cycle
Définir le tableau de points
Définition du cycle de centrage
Coordonnée de la surface (introduire ici impérativement 0)
2ème distance d'approche (introduire ici impérativement 0)
Appel de cycle en liaison avec le tableau de points TAB1.PNT.
Avance entre les points: 5000 mm/min.
Dégager l'outil, changement d'outil
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+2.4
5 TOOL DEF 3 L+0 R+3
6 TOOL CALL 1 Z S5000
7 L Z+10 R0 F5000
8 SEL PATTERN ”TAB1”
9 CYCL DEF 200 PERCAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-2 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=2 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COOR. SURFACE
Q204=0 ;2ème DISTANCE D'APPROCHE
10 CYCL CALL PAT F5000 M3
11 L Z+100 R0 FMAX M6
Déroulement du programme
■ Centrage
■ Perçage
■ Taraudage M6
Les coordonnées des trous sont mémorisées dans le
tableau de points TAB1.PNT (cf. page suivante) et
appelées par la TNC avec CYCL CALL PAT.
Les rayons d'outils sont sélectionnés de manière à ce
que toutes les phases de l'usinage puissent être
visionnées sur le graphisme de test.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
8.3 Cycles de perçage
