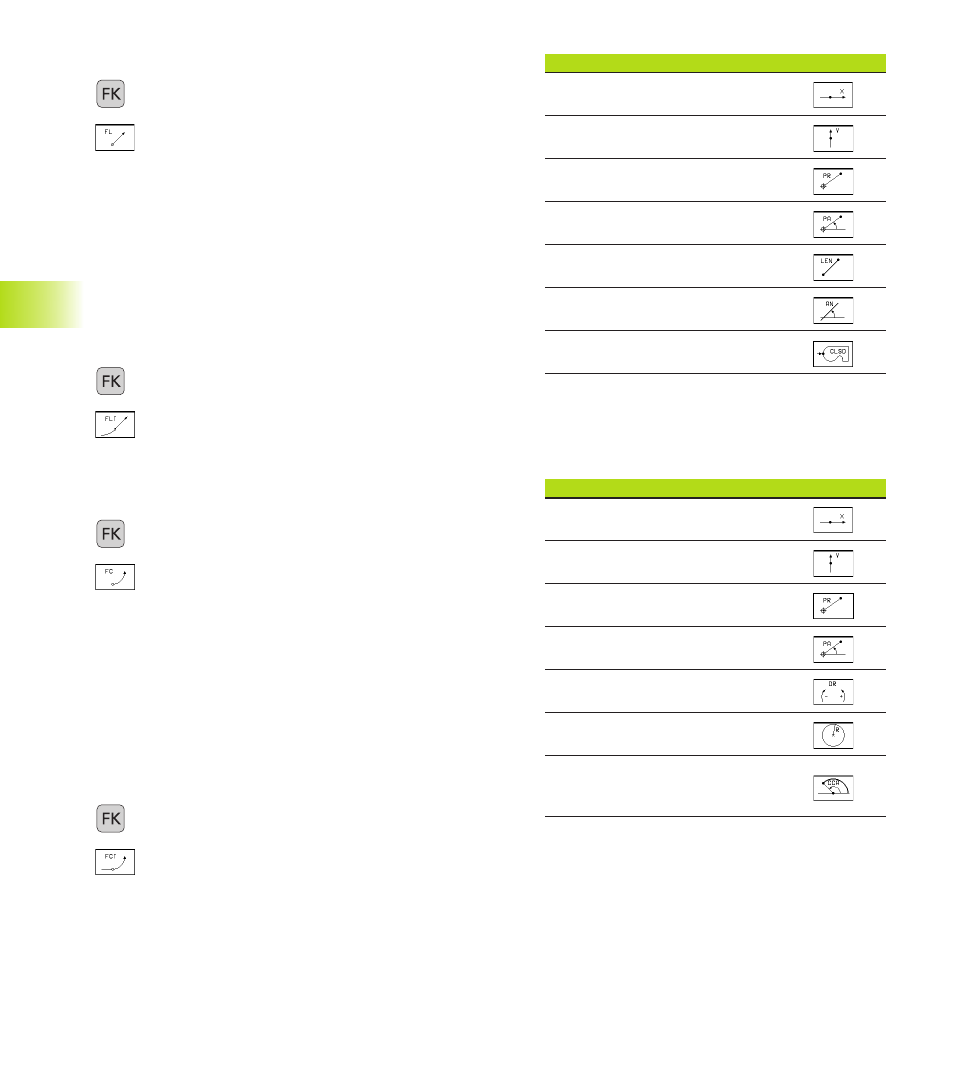

94 6 Programmation: Programmer les contours
Données directes pour traj. circulaire Softkey
Coordonnée X point final traj. circulaire
Coordonnée Y point final traj. circulaire
Rayon en coordonnées polaires
Angle en coordonnées polaires
Sens de rotation de la traj. circulaire
Rayon de la trajectoire circulaire
Angle compris entre l‘axe directeur
et le point final du cercle
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
Programmation flexible de droites
ú Afficher les softkeys de programmation flexible des
contours: appuyer sur la touche FK
ú Ouvrir le dialogue pour une droite flexible: appuyer sur la
softkey FL. La TNC affiche plusieur softkeys –
cf. tableau de droite
ú A l‘aide de ces softkeys, introduire dans la séquence
toutes les données connues. Le graphisme FK affiche le
contour programmé en rouge jusqu‘à ce que les
données suffisent. Plusieurs solutions sont affichées en
vert. Cf. „Graphisme de programmation FK“.
Exemples de séquences CN: cf. page suivante.
Droite avec raccordement tangentiel
Si la droite se raccorde tangentiellement à un autre élément du
contour, ouvrez le dialogue avec la softkey FLT:
ú Afficher les softkeys de programmation flexible des
contours: appuyer sur la touche FK
ú Ouvrir le dialogue: appuyer sur la softkey FLT
ú A l‘aide des softkeys (tableau de droite), introduire dans
la séquence toutes les données connues
Programmation flexible de trajectoires circulaires
ú Afficher les softkeys de programmation flexible des
contours: appuyer sur la touche FK
ú Ouvrir le dialogue pour les trajectoires circulaires
flexibles: appuyer sur la softkey FC; la TNC affiche les
softkeys pour les indications directes relatives à la
trajectoire circulaire ou les données concernant le
centre de cercle; cf. tableau de droite
ú A l‘aide de ces softkeys, introduire dans la séquence
toutes les données connues: Le graphisme FK affiche le
contour programmé en rouge jusqu‘à ce que les
données suffisent. Plusieurs solutions sont affichées en
vert. Cf.+Graphisme de programmation FK+.
Trajectoire circulaire avec raccordement tangentiel
Si la trajectoire circulaire se raccorde tangentiellement à un autre
élément du contour, ouvrez le dialogue avec la softkey FCT:
ú Afficher les softkeys de programmation flexible des
contours: appuyer sur la touche FK
ú Ouvrir le dialogue: appuyer sur la softkey FCT
ú A l‘aide des softkeys (tableau de droite), introduire dans
la séquence toutes les données connues
Donnée connue Softkey
Coordonnée X du point final de la droite
Coordonnée Y du point final de la droite
Rayon en coordonnées polaires
Angle en coordonnées polaires
Longueur de la droite
Angle de montée de la droite
Début/fin d‘un contour fermé
Rapports à d‘autres séquences: cf. paragr. „Rapports
relatifs“; points auxiliaires: cf. paragr. „Points
auxiliaires“ dans ce sous-chapitre.
