8 Programmation: Cycles 182

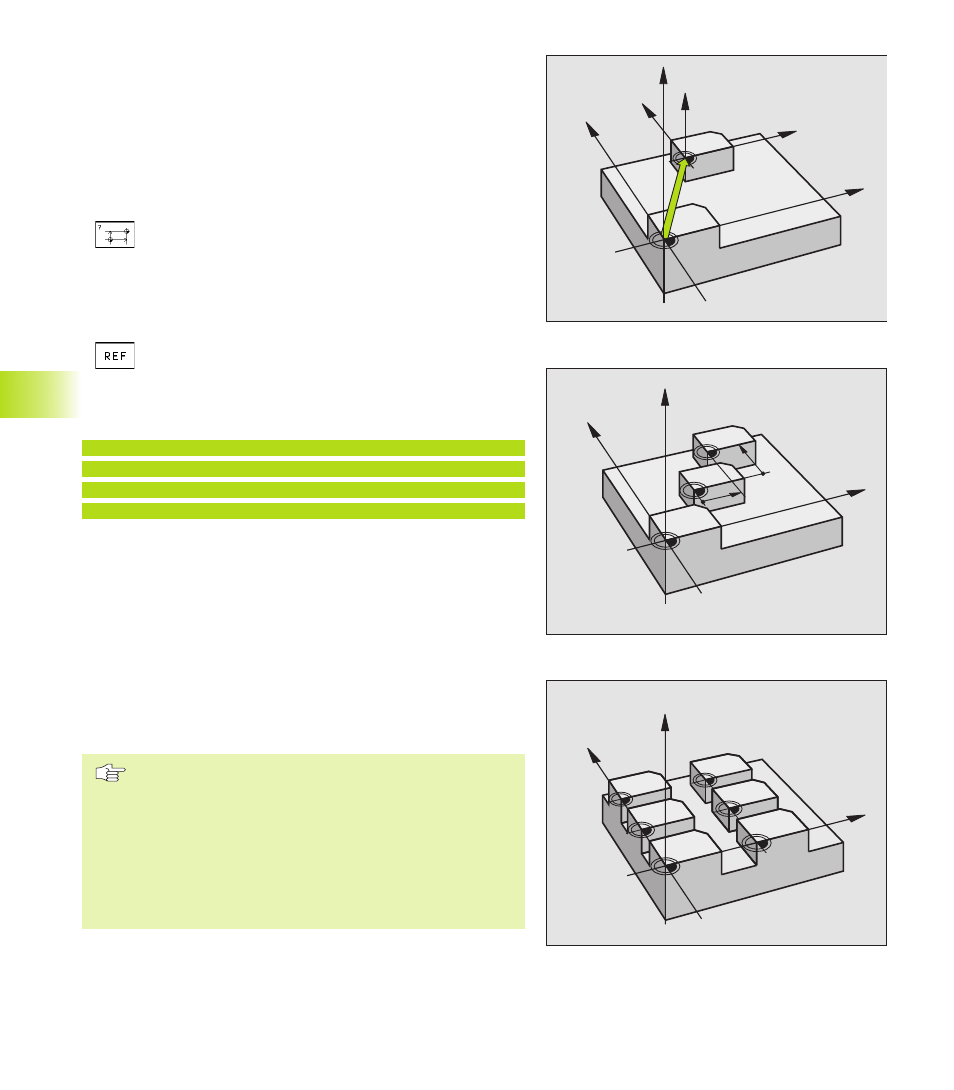

Décalage du POINT ZERO (cycle 7)
Grâce au DECALAGE DU POINT ZERO, vous pouvez répéter des
opérations d‘usinage à plusieurs endroits de la pièce.
Effet
Après la définition du cycle DECALAGE DU POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l‘affichage d‘état
supplémentaire.
ú Décalage: introduire les coordonnées du nouveau point
zéro; valider chaque axe avec la touche ENT; clôre
l'introduction: appuyer sur la touche FIN; les valeurs
absolues se réfèrent au point zéro pièce défini par
initialisation du point de référence; les valeurs
incrémentales se réfèrent toujours au dernier point zéro
actif – celui-ci peut être déjà décalé
ú REF: appuyer sur la softkey REF; le point zéro
programmé se réfère ensuite au point zéro machine.
Dans ce cas, la TNC désigne avec REF la première
séquence du cycle
Exemples de séquences CN:
73 CYCL DEF 7.0 POINT ZERO
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de point
zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Affichages d'état
■ L‘affichage de position se réfère au point zéro (décalé) actif
■ Le point zéro qui apparaît dans l‘affichage d‘état supplémentaire se
réfère au point de référence initialisé manuellement.
Décalage du POINT ZERO :avec tableaux de points
zéro (cycle 7)
Les points zéro des tableaux de points zéro peuvent se
référer au point de référence actuel ou au point zéro
machine (dépend du paramètre-machine 7475).
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu‘en valeur absolue.
N'oubliez pas que les numéros de points zéro sont décalés
lorsque vous insérez des lignes dans des tableaux de
points zéro déjà existants (si nécessaire, modifier le
programme CN).
8.8 Cycles de conversion de coordonnées
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
N
0
N
2
N 4
N
1
N
3
N
5
Z
X
Y
