53 TNC 410 HEIDENHAIN
Pour une correction de rayon, les valeurs Delta sont prises en compte
aussi bien dans la séquence TOOL CALL que dans le tableau d‘outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
R Rayon d‘outil R de la séquence TOOL DEF ou du tableau
d‘outils
DR
TOOL CALL
Surépaisseur DR pour rayon dans séquence TOOL CALL
(non prise en compte par l‘affichage de position)
DR
TAB
Surépaisseur DR pour rayon dans le tableau d‘outils

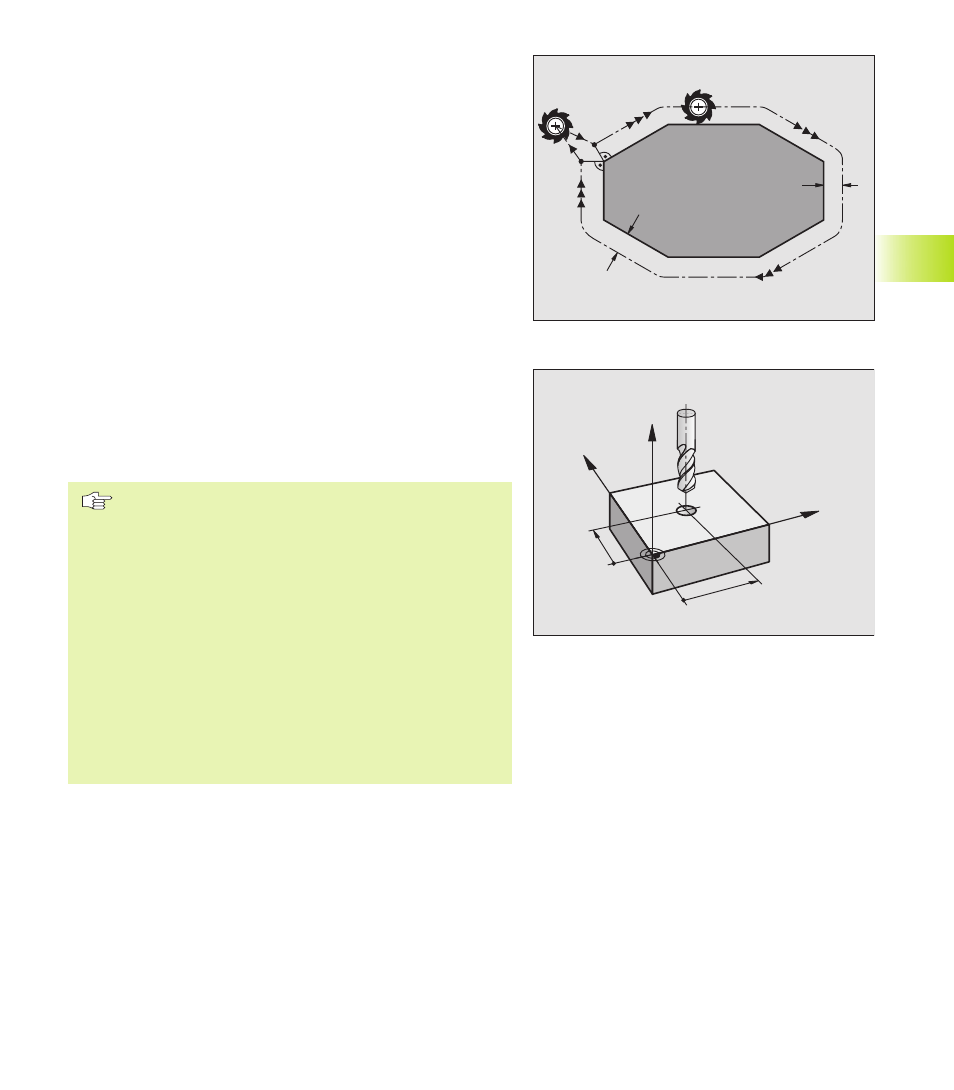

Contournages sans correction de rayon: R0
L‘outil se déplace dans le plan d‘usinage avec son centre situé sur la
trajectoire programmée, par exemple jusqu‘au coordonnées
programmées.
Applications: Perçage, pré-positionnement, Cf. fig. de droite, au centre.
Contournages avec correction de rayon: RR et RL
RR L‘outil se déplace à droite du contour
RL L‘outil se déplace à gauche du contour
La distance entre le centre de l‘outil et le contour programmé
correspond à la valeur du rayon de l‘outil. „droite“ et „gauche“
désignent la position de l‘outil dans le sens du déplacement le long du
contour de la pièce. Cf. figures à la page suivante.
Au minimum une séquence sans correction de rayon R0
doit séparer deux séquences de programme dont la
correction de rayon RR et RL diffère.
Une correction de rayon est active en fin de séquence où
elle a été programmée pour la première fois.
Vous pouvez aussi activer la correction de rayon pour les
axes auxiliaires du plan d'usinage. Programmez
également les axes auxiliaires dans chacune des
séquences suivantes car sinon la TNC exécute à
nouveau la correction de rayon dans l'axe principal.
Lors de la 1ère séquence avec correction de rayon RR/
RL et lors de l‘annulation avec R0, la TNC positionne
toujours l‘outil perpendiculairement au point initial ou au
point final programmé. Positionnez l‘outil devant le 1er
point du contour ou derrière le dernier point du contour
de manière à éviter que celui-ci ne soit endommagé.
5.3 Cor
rection d‘
outil
R
R
R0
RL
Y
X
Z
X
Y
