58 5 Programmation: Outils

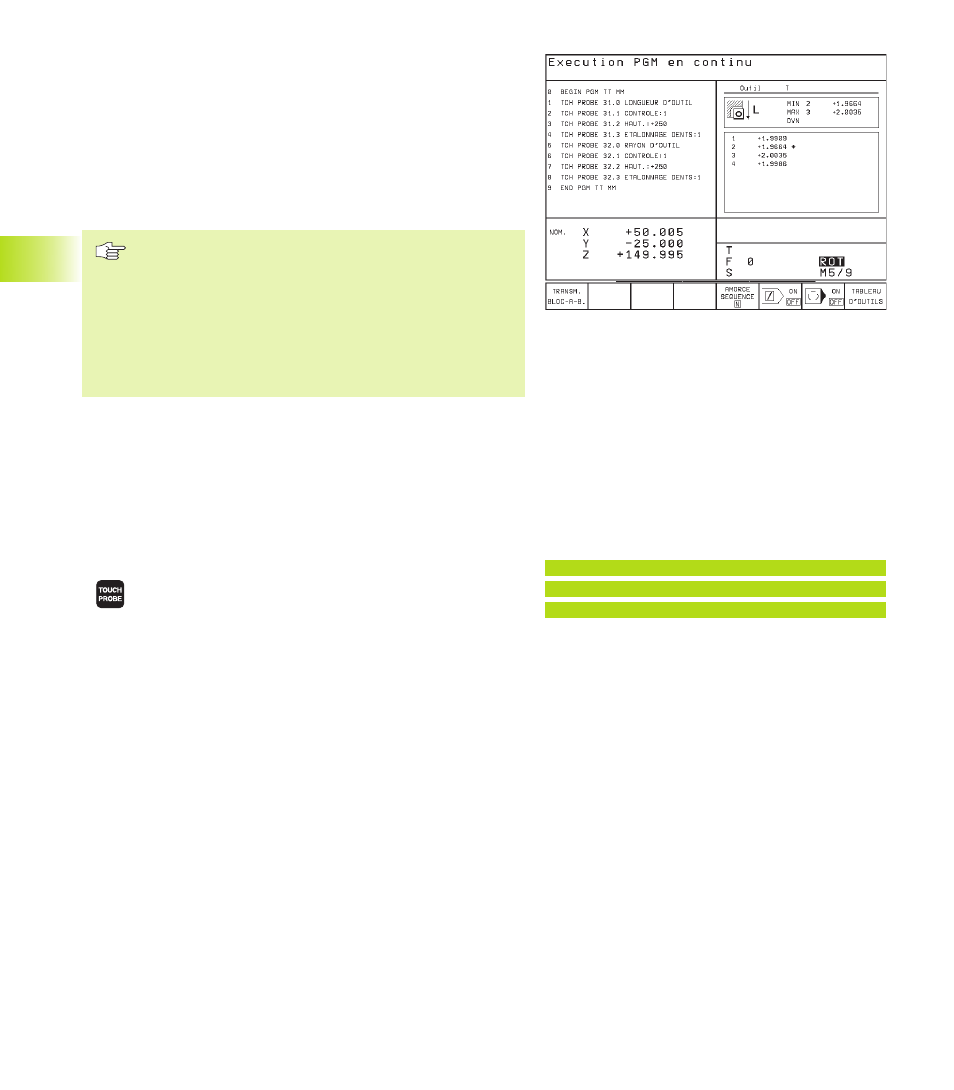

Afficher les résultats de la mesure
Avec la répartition d'écran PGM + T PROBE STATUS, vous pouvez
faire apparaître dans l‘affichage d‘état supplémentaire (en modes de
fonctionnement Machine) les résultats de l‘étalonnage d‘outil. La TNC
affiche alors le programme à gauche et les résultats de la mesure à
droite. Les valeurs de mesure qui dépassent la tolérance d‘usure sont
marquées d‘une astérisque „
∗
“ – et celles qui dépassent la tolérance
de rupture, d‘un „B“.
Etalonnage du TT 120
Avant d‘effectuer l‘étalonnage, vous devez introduire dans
le tableau d‘outils TOOL.T le rayon et la longueur exacts de
l‘outil d‘étalonnage.
Il convient de définir dans les paramètres-machine 6580.0
à 6580.2 la position du TT 120 à l'intérieur de la zone de
travail de la machine.
Si vous modifiez l‘un des paramètres-machine 6580.0 à
6580.2, vous devez effectuer un nouvel étalonnage.
Vous étalonnez le TT 120 à l‘aide du cycle de mesure TCH PROBE 30.
Le processus d‘étalonnage est automatique. La TNC calcule
également de manière automatique le désaxage de l‘outil
d‘étalonnage. Pour cela, elle fait pivoter la broche de 180° à la moitié
du cycle d'étalonnage.
Vous devez utiliser comme outil d'étalonnage une pièce parfaitement
cylindrique, par exemple une tige cylindrique. Les valeurs
d‘étalonnage ainsi obtenues sont stockées dans la TNC et prises en
compte automatiquement par elle lors des étalonnages d‘outils
ultérieurs.
ú Programmer le cycle d'étalonnage: en mode
Mémorisation/édition de programme, appuyer sur la
touche TOUCH PROBE.
ú Sélectionnr le cycle de mesure 30 ETALONNAGE TT:
appuyer sur la softkey ETALON. TT
ú Hauteur de sécurité: introduire la position dans l‘axe de
broche à l'intérieur de laquelle aucune collision ne peut
se produire avec les pièces ou matériels de bridage. La
hauteur de sécurité se réfère au point de référence
pièce actif. Si vous avez introduit une hauteur de
sécurité si petite que la pointe de l'outil puisse être en-
deçà de l'arête supérieure de l'assiette, la TNC
positionne automatiquement l'outil d'étalonnage au-
dessus de l'assiette (zone de sécurité dans PM6540)
Exemple de séquences CN
6 TOOL CALL 1 Z
7 TCH PROBE 30.0 ETALONNAGE TT
8 TCH PROBE 30.1 HAUT.: +90
5.4 Etalonnag
e d‘
outils à l‘aide du
T
T
120
