8 Programmation: Cycles 122
8.2 Tableaux de points
Si vous désirez exécuter un ou plusieurs cycles à la suite sur un motif
de points irrégulier, vous créez dans ce cas des tableaux de points.
Si vous utilisez des cycles de perçage, les coordonnées du plan
d'usinage dans le tableau de points correspondent aux coordonnées
des centres des trous. Si vous utilisez des cycles de fraisage, les
coordonnées du plan d'usinage dans le tableau de points
correspondent aux coordonnées du point initial du cycle concerné (ex.
coordonnées du centre d'une poche circulaire). Les coordonnées dans
l'axe de broche correspondent aux coordonnées de la surface de la
pièce.

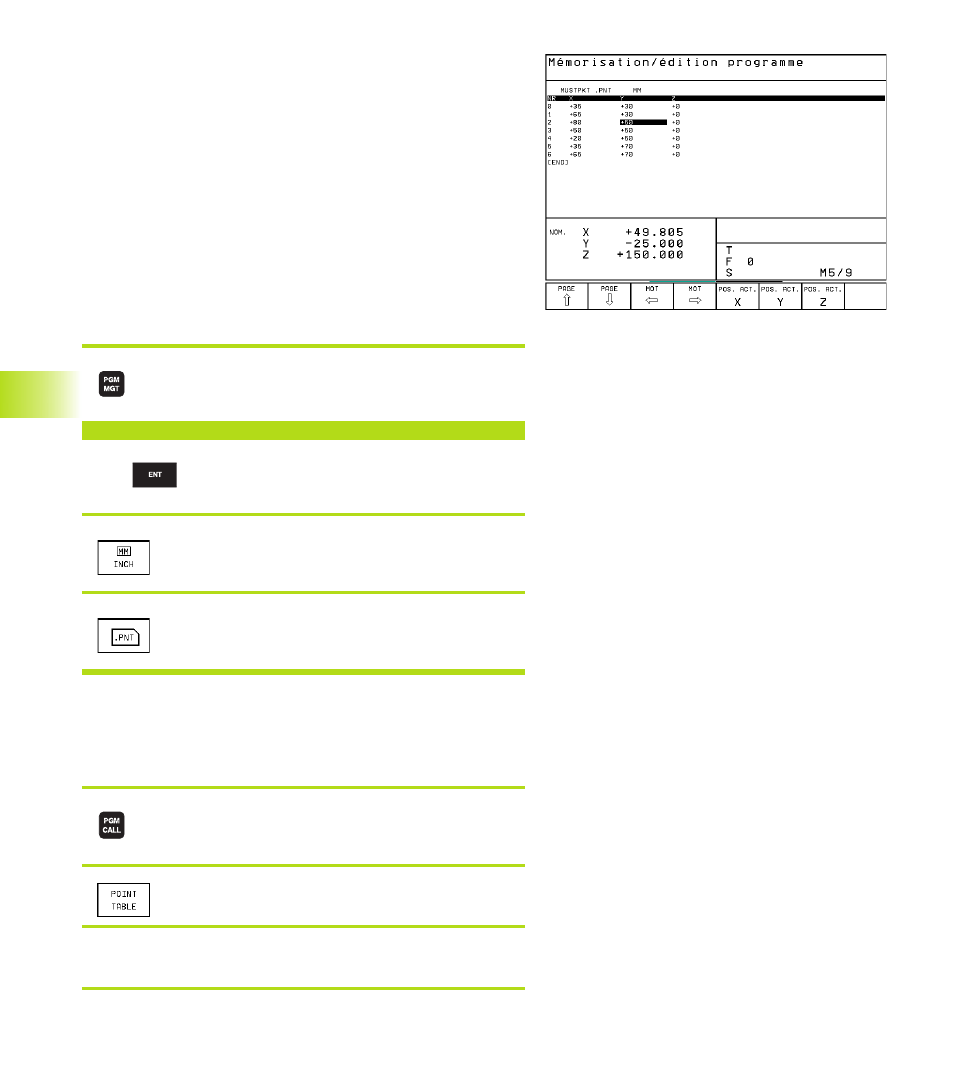

Introduire un tableau de points
Sélectionner le mode Mémorisation/édition de programme
Appeler la gestion de fichiers: appuyer sur la
touche PGM MGT
Nom de fichier =
<
NOUV
Introduire le nom du tableau de points, valider
avec la touche ENT
<
si nécessaire, commuter l'unité de mesure sur
Inch: appuyer sur la softkey MM/INCH
<
Sélectionner le type de fichier tableau de points:
appuyer sur la softkey .PNT
Sélectionner les tableaux de points dans le
programme
Sélectionner le mode Mémorisation/édition de programme
Appeler la fonction de sélection du tableau de
points: appuyer sur la touche PGM CALL
<
Appuyer sur la softkey TABLEAU POINTS
<
Introduire le nom du tableau de points, valider avec la touche FIN
