8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la rainure
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Profondeur de passe Q202 (en incrémental): valeur
égale à la distance totale parcourue par l'outil lors d'une
plongée pendulaire dans l'axe de broche
ú Opérations d'usinage (0/1/2) Q215: définir les opérations
d'usinage:
0: ébauche et finition
1: ébauche seulement
2: finition seulement
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée Z excluant toute collision entre l‘outil et la
pièce (matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la rainure
dans l'axe auxiliaire du plan d'usinage

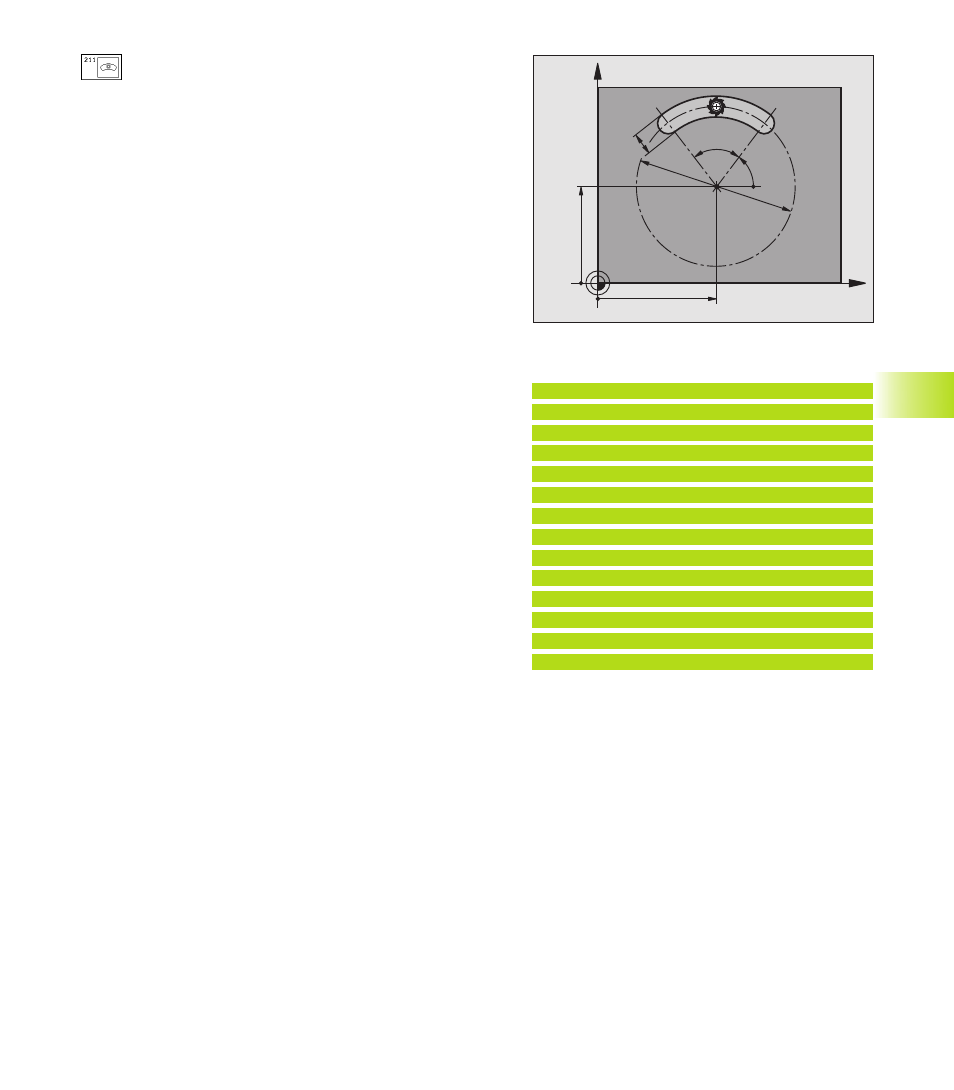

ú Diamètre cercle primitif Q244: introduire le diamètre du
cercle primitif
ú 2ème côté Q219: introduire la largeur de la rainure; si
l'on a introduit une largeur de rainure égale au diamètre
de l'outil, la TNC n'effectue que l'ébauche (fraisage d'un
trou oblong)
ú Angle initial Q245 (en absolu): introduire l'angle polaire
du point initial
ú Angle d'ouverture de la rainure Q248 (en incrémental):
introduire l'angle d'ouverture de la rainure
Exemples de séquences CN:
52 CYCL DEF 211 RAINURE CIRC.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q207=500 ;AVANCE FRAISAGE
Q202=5 ;PROFONDEUR DE PASSE
Q215=0 ;OPERATIONS D'USINAGE
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q216=+50 ;CENTRE 1er AXE
Q217=+50 ;CENTRE 2ème AXE
Q244=80 ;DIA. CERCLE PRIMITIF
Q219=12 ;2ème COTE
Q245=+45 ;ANGLE INITIAL
Q248=90 ;ANGLE D'OUVERTURE
