8 Programmation: Cycles
166

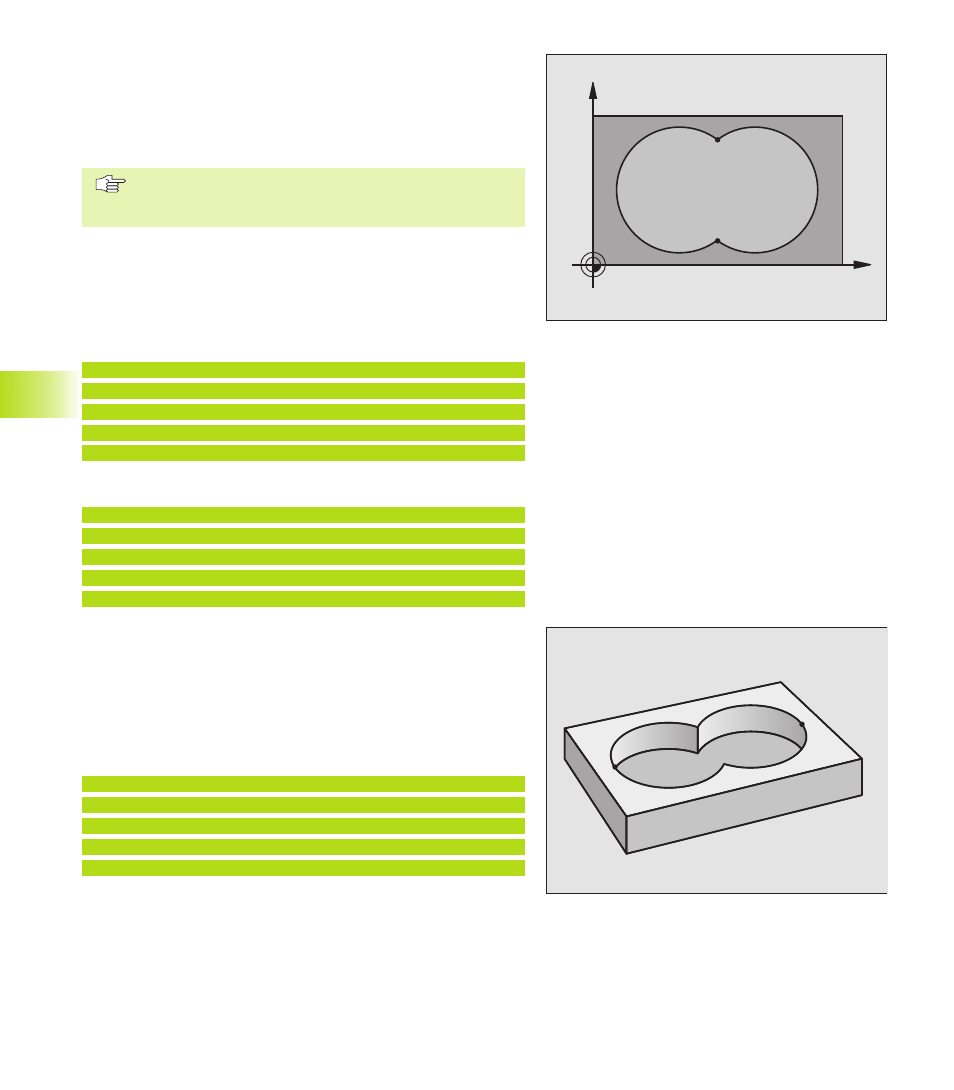

Contours superposés
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d‘une
poche par superposition d‘une poche ou réduire un îlot.
Sous-programmes: Poches superposées
Les exemples de programmation suivants correspondent à
des sous-programmes de contour appelés par le cycle 14
CONTOUR dans un programme principal.
Les poches A et B sont superposées.
La TNC calcule les points d‘intersection S
1
et S
2
; ils n'ont pas à être
reprogrammés.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche à gauche
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sous-programme 2: Poche à droite
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
Surface „composée“
Les deux surfaces partielles A et B, y compris leur surface commune
de recouvrement, doivent être usinées:
■
Les surfaces A et B doivent être des poches.
■
La première poche (dans le cycle 14) doit débuter à l‘extérieur de la
seconde.
Surface A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
A
B
8.6 Cycles SL
X
Y
A
B
S
1
S
2
