11 TNC 410 HEIDENHAIN

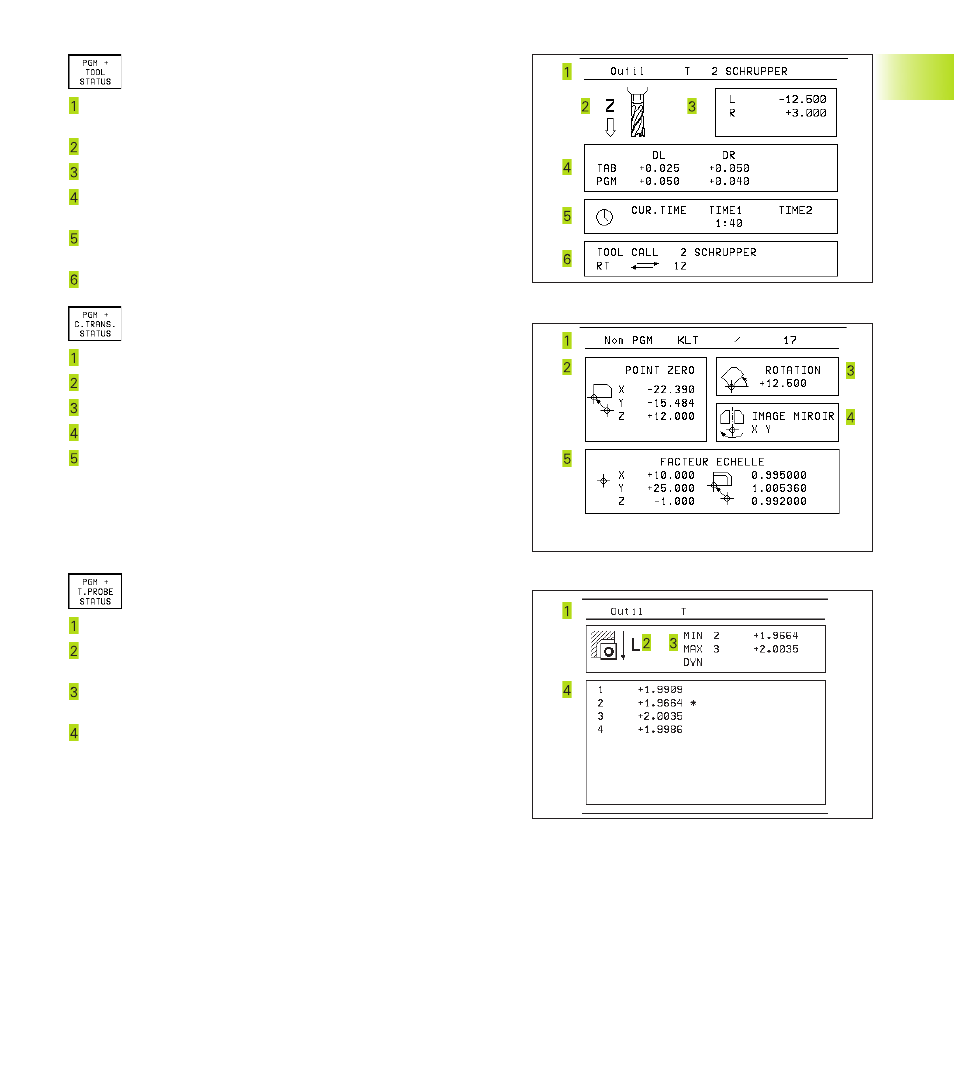

Informations sur les outils
Affichage T: numéro et nom de l'outil
Affichage RT: numéro et nom d'un outil jumeau
Axe d'outil
Longueur et rayons d'outil
Surépaisseurs (valeurs Delta) à partir de TOOL CALL (PGM) et du
tableau d'outils (TAB)
Durée d'utilisation, durée d'utilisation max. (TIME 1) et durée
d'utilisation max. avec TOOL CALL (TIME 2)
Affichage de l'outil actif et de l'outil jumeau (suivant)
Conversions de coordonnées
Nom du programme principal
Décalage actif du point zéro (cycle 7)
Angle de rotation actif (cycle 10)
Axes réfléchis (cycle 8)
Facteur échelle actif (cycle 11 ou cycle 26)
Cf. „8.8 Cycles de conversion de coordonnées“.
Etalonnage d'outils
Numéro de l'outil à étalonner
Affichage indiquant si l'étalonnage porte sur le rayon ou la longueur
de l'outil
Valeurs MIN et MAX d'étalonnage des différentes dents et résultat
de la mesure avec l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de mesure
L'étoile située derrière la valeur de mesure indique que la tolérance
admissible contenue dans le tableau d'outil a été dépassée
